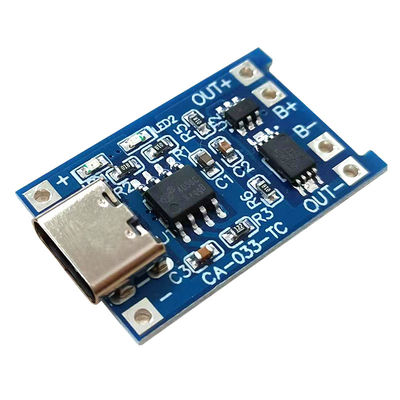

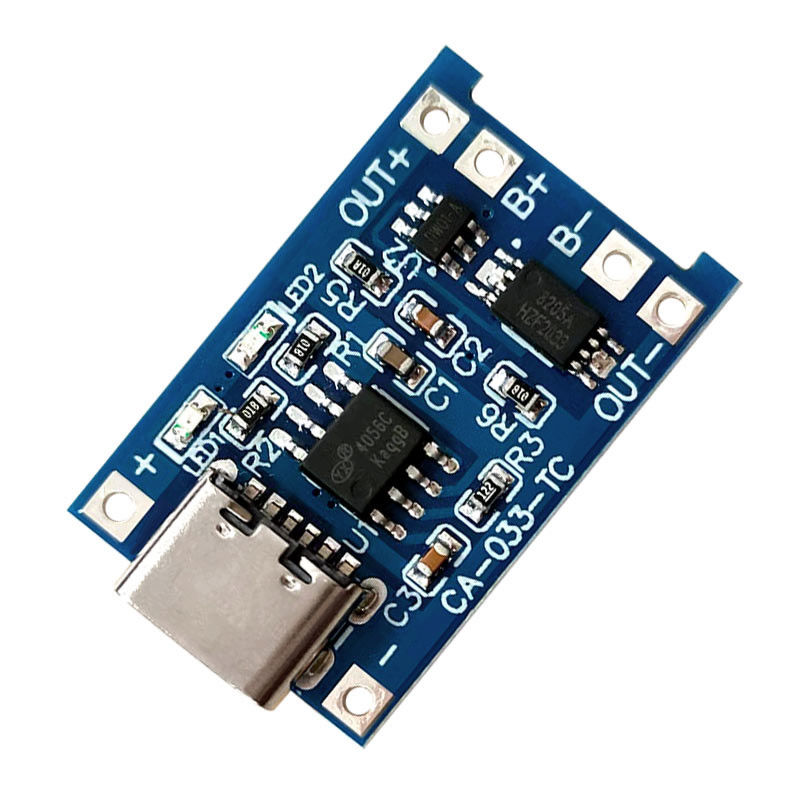

MICRO USB di CA-033 USB 5V BMS Battery Protection Board 2.8x1.7cm

CA-033 micro tipo-c USB 5V che carica bordo con il modulo doppio 18650 del caricatore della batteria al litio dello Li-ione di funzioni 1A di protezione

Descrizione di prodotto:

• Tensione in ingresso: 5V
• Tensione d'interdizione di carico: 4.2V ±1%
• Corrente di carica massima: 1000mA
• Tensione di protezione del overdischarge della batteria: 2.5V
• Corrente di protezione di sovracorrente della batteria: 3A
• Dimensione del bordo: 2.8* 1.7cm

Caratteristiche e parametri del modulo:

Il terminale dell'input ha una MICRO scheda madre di USB, che può direttamente essere utilizzata come l'input per caricare la batteria al litio.
Ed ancora conservi i giunti della lega per saldatura dei collegamenti di tensione in ingresso, può essere DIY molto conveniente.

Nota:

Quando la batteria è collegata per la prima volta, non ci può essere uscita di tensione fra OUT+ e FUORI. Attualmente,
il circuito di protezione può essere attivato facendo pagare la tensione 5V. Se la batteria è collegata da B+ b, inoltre deve essere caricata per attivare il circuito di protezione. Nel usando il caricatore del telefono cellulare come input, nota che il caricatore deve potere produrre 1A o sopra, altrimenti non può potere da caricarsi normalmente.

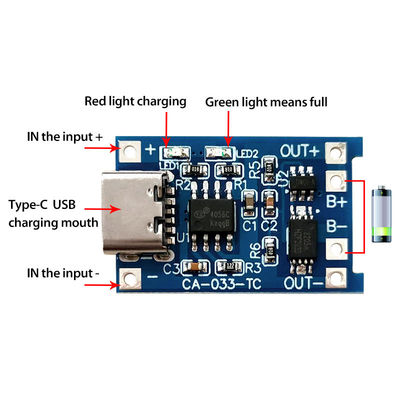

MICRO base di USB e + - cuscinetto accanto all'estremità dell'input dell'alimentazione elettrica, accesso a tensione 5V. B+ si collega all'elettrodo positivo della batteria al litio e la b si collega all'elettrodo negativo della batteria al litio. OUT+ e FUORI sono collegati ai carichi, quali i terminali positivi e negativi del piatto mobile del ripetitore o di altri carichi.
