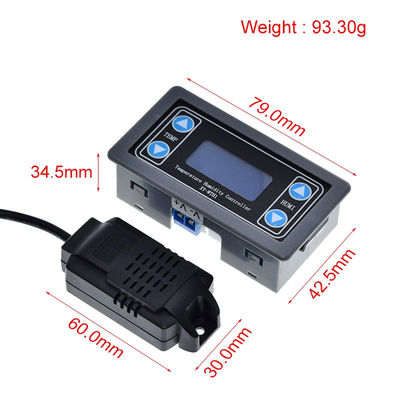

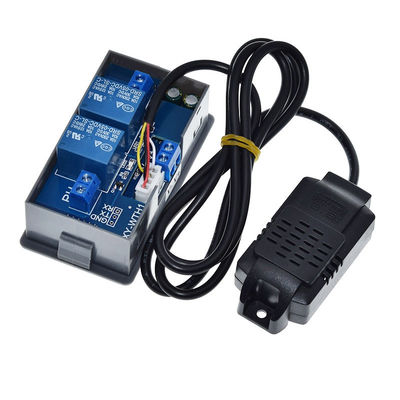

alta precisione di CC 6V-30V del regolatore SHT20 di umidità di temperatura di 10A Digital

Il panelProduct automatico della temperatura costante uscita digitale di displayword di alta precisione della temperatura XY-WTH1 e del modulo di controllo di umidità della doppia e di controllo di umidità adotta il chip del industriale-grado, sensore di alta precisione di andhumidity della temperatura SHT20.

FUNZIONE
Le caratteristiche di prodotto sono due tipi principali di classificazioni: le funzioni di umidità del temperatureand;
LA FUNZIONE DELLA TEMPERATURA È COME SEGUE
1. L'identificazione automatica del modo del lavoro:
Il sistema automaticamente secondo la temperatura avvio/arresto, identifica il modo del lavoro
Temperatura di inizio > temperatura di arresto, modo di raffreddamento “C”
Temperatura di inizio < stop="" temperature="">

2. Modo di raffreddamento:
Quando la temperatura di inizio della temperatura 2, la conduzione del relè, ingannato rosso, refrigerationequipment comincia a lavorare,
Quando la temperatura di arresto di temperatura s, sconnessione del relè, rosso principale fuori, fermata di refrigerationequipment per lavorare;

3. Modo di riscaldamento:
Quando la temperatura di inizio di temperatura s, conduzione del relè, ingannato rosso, heatingequipment da cominciare a lavorare;
Quando la temperatura di arresto di temperatura 2, sconnessione del relè, rosso principale fuori, fermata di heatingequipment per lavorare;

4. funzione OFE di correzione di emperature (- 10.0~10℃):
Il sistema sta funzionando a lungo e può essere polarizzato, con questa correzione di funzione, la temperatura reale = la temperatura + il valore di misurazione di calibratura

Come fissare la temperatura avvio/arresto:
1. Nell'interfaccia corrente, la chiave lunga della stampa “TM+” più di 3 secondi, nelle regolazioni di temperatura del thestart collega, può essere modificata dalla chiave di TM+ TM, per essere modificato. uscita 6s e risparmi automatici aspettanti,
2. Nell'interfaccia corrente, la chiave lunga della stampa “TM” più di 3 secondi, nelle regolazioni di temperatura del thestop collega, può essere modificata dalla chiave di TM+ TM, per essere modifiedafter i parametri, uscita automatica aspettante 6s e risparmi;

L'UMIDITÀ FUNCTIONIS COME SEGUE

1. L'identificazione automatica del modo del lavoro:
Il sistema automaticamente secondo l'umidità avvio/arresto, identifica il modo del lavoro: Umidità di arresto del humidity> di inizio, modo “D” di deumidificazione
Umidità di inizio< stop="" humidity="">

2. Modo di deumidificazione:
Quando il humidity> inizia l'umidità, la conduzione del relè, ingannato verde, dehumidificationequipment cominciare a lavorare;
Quando i humiditys si fermano l'umidità, la sconnessione del relè, verde ha condotto fuori, fermata di dehumidificationequipment per lavorare;

3. Modo di umidificazione:
Quando i humiditys iniziano l'umidità, la conduzione del relè, ingannato verde, humidificationequipment cominciare a lavorare;
4. RH di funzione di correzione di umidificazione (- 10.0~10%)
Il sistema sta funzionando a lungo e può essere polarizzato, con questo functioncorrection, l'umidità reale = umidità + il valore di misurazione di calibratura:

Come fissare l'umidità avvio/arresto:
1. Nell'interfaccia corrente, secondi chiave del RH+ delle stampe lunghe “i più di 3, nelle regolazioni di umidità del thestart collegano, possono essere modificati dal RH + dal RH - chiave, per essere modificato. uscita 6s e risparmi automatici aspettanti,
2. Nell'interfaccia corrente, la chiave del RH delle stampe lunghe “più di 3 secondi, nelle regolazioni di umidità del thestop collega, può essere modificata dalla chiave di RH di RH+, per essere modifiedafter i parametri, uscita automatica aspettante 6s e risparmi.

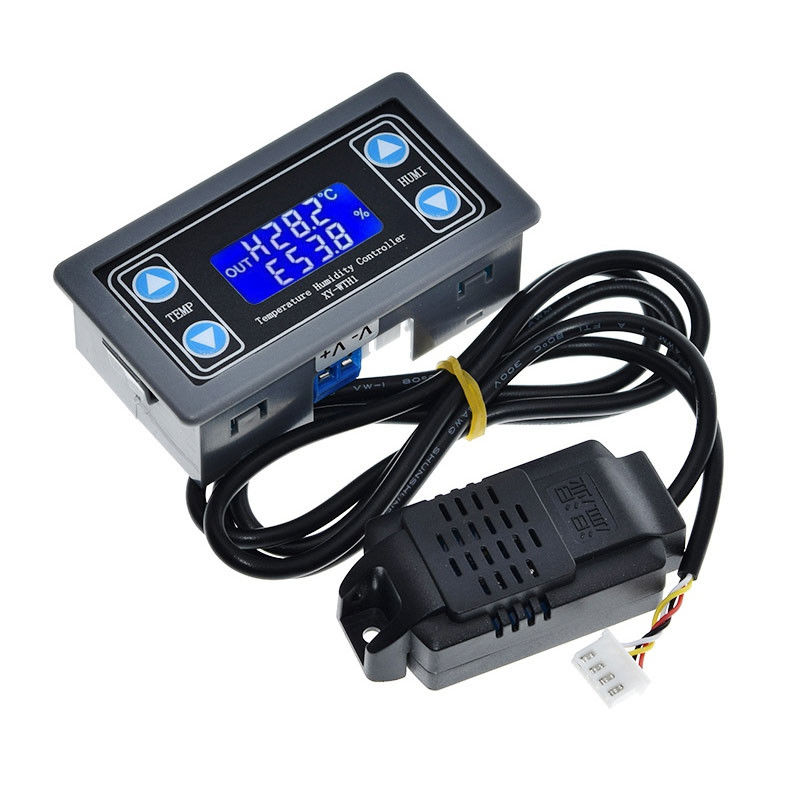

Eseguire descrizione dell'interfaccia:
Il modo di lavoro indica che il modo corrente («H/C», E/d») sarà sincronizzato alla parte anteriore della temperatura/dell'umidità, quando la regolazione della temperatura/la temperatura/umidità andstop di umidità sono completate.
Qualsiasi conduzione del relè, l'angolo in alto a sinistra dell'esposizione dell'interfaccia «fuori», se conduzione del relè di thetemperature, ricordi di manifestazione di H/Cto dell'esposizione di temperatura del modo infiammante di funzionamento «; se la conduzione del relè di umidità, modo humidityworking poi infiammante «E/d» dell'esposizione, come ricordo;

Come permettere a/disattivare relè:
Nell'interfaccia corrente, la breve stampa “TM chiave, permette a/di disattivare il relè della temperatura (SOPRA: permetta a FUORI: disattivi), di nuovo all'interfaccia corrente, se il relè della temperatura isdisable, il simbolo della temperatura” “infiamma per ricordare a.
Nell'interfaccia corrente, la breve chiave “di RH” della stampa, permette a/di disattivare il relè di umidità (SOPRA: permetta a FUORI: disattivi), di nuovo all'interfaccia corrente, se il relè isdisable, degli istantaneo del simbolo di umidità % di umidità “, come ricordo.
Controllo di serie (livello di TTL)
Baud Rate: pezzi di dati 9600bps: 8
bit di stop: 1crc: nessuno
Controllo di flusso: nessuno
CMD        Descrizione
Inizio        I dati di inizio si caricano
fermata         I dati di arresto si caricano
legga         Legga la regolazione di param
T: SU        Relè di temperatura permettere a
T: FUORI       Il relè della temperatura disattiva
H: SU        Relè di umidità permettere a
H: FUORI       Il relè di umidità disattiva
ST: XX.X     Fissi la temperatura di inizio (- 20.0~60.0)
TP: XX.X     Fissi la temperatura di arresto (- 20.0~60.0)
HS: XX.X    Fissi l'umidità di inizio (00.0~100.0)
HP: XX.X    Fissi l'umidità di arresto (00.0~100.0)
TC: XX.X     Fissi la calibratura della temperatura (- 10.0~10.0)
HC: XX.X    Calibratura stabilita di umidità (- 10.0~10.0)

Temperatura e dati di umidità caricare descrizione di formato:
Formato di temperatura: Modo operativo (H/C), valore di temperatura, stato del relè di temperatura;

Formato di umidità: Modo operativo (E/D), valore di umidità, stato del relè di umidità;

H, 20.5°, CL: Modo operativo del riscaldamento, la temperatura corrente dello stato di sconnessione del relè di 20,5 degrees.temperature,
D, 50,4%, OP: Modo di lavoro di deumidificazione, umidità corrente 50,4%, collegamento humidityrelay;
