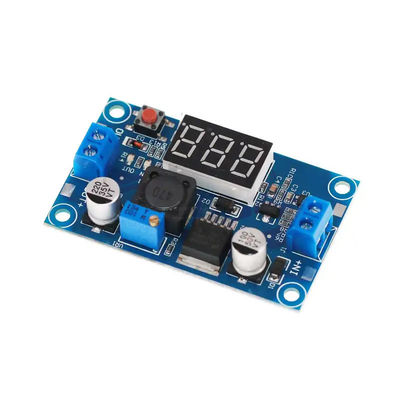

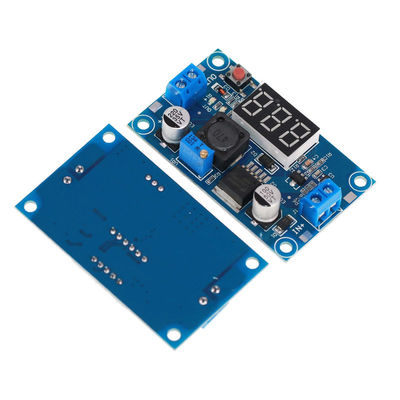

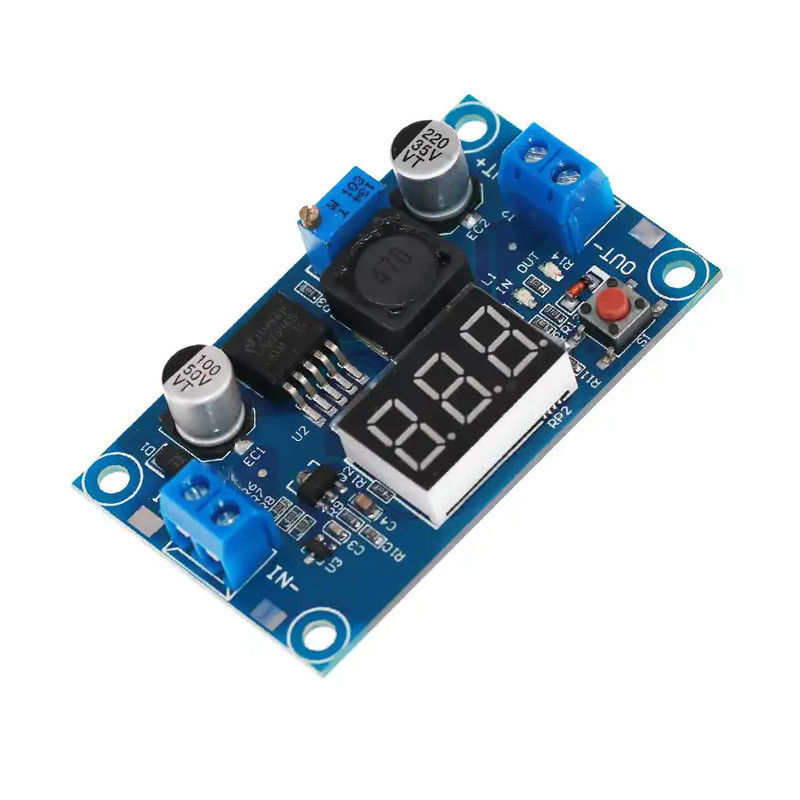

Il modulo LM2596 sul mercato non ha protezione di cortocircuito dell'uscita, ha prodotto un cortocircuito, il modulo immediatamente nocivo, la capacità di uscita corrente è di meno che 1.8A. Questo modulo usa il LM2596 originale, il grande chip, la superficie glassata, la protezione di cortocircuito dell'uscita, 3A a corrente forte.
Punti culminanti del modulo: 1. progettazione intelligente ed umanizzato comoda di prezzi, redditizia! 2. il voltometro a bordo, voltometro può auto-essere calibrato, là non sarà problema del voltometro!
Prestazione e caratteristiche del modulo:
●Con l'esposizione del voltometro e la auto-calibratura del voltometro. Facendo uso di un microprocessore più avanzato di tensione, errore ±0.05V, gamma 0~40V del voltometro. (Per assicurare l'accuratezza del voltometro, assicuri prego che la tensione in ingresso sia sopra 4.5V)
●Tocchi la chiave per commutare la misura di input o di tensione in uscita e c'è un indicatore per mostrare quale tensione sta misuranda e conserva la regolazione, anche se lo spento e l'inizio ancora.
●Il voltometro può essere chiuso, quando nessuna necessità di toccare il bottone sinistro può essere realizzata facilmente.
●Con i terminali fili, nessun saldatoio può anche essere conveniente da usare e continua i punti dei collegamenti del cavo saldare.
●Tensione in ingresso 4.0~40V. (La tensione in ingresso deve essere 1.5v superiore alla tensione in uscita)
●Gamma regolabile 1.25V ~ di tensione in uscita regolabile continuo 37V. (La tensione in ingresso deve essere 1.5V superiore alla tensione in uscita)
●Corrente d'uscita 3A, raccomandata per usare all'interno di 2.0A, grandi necessità correnti rinforzare dissipazione di calore.
●20W potenza di uscita, più di 15W, rinforzano prego la dissipazione di calore.
●L'alta efficienza di conversione, fa la media in 88% (differenza corrente e di pressione di efficienza e dell'input, di tensione in uscita,)
●Con la protezione inversa del collegamento, il collegamento inverso non brucia
●Con la funzione di surriscaldamento di protezione di cortocircuito e di protezione
●Dimensione 6.1*3.4*12cm (lunghezza * larghezza * altezza)
●Peso: 22g
Campo di applicazione: Questo modulo può essere utilizzato nella tensione in ingresso è superiore alla tensione in uscita del campo scendere, quali la batteria, il trasformatore elettrico, metro regolabile della penna dell'alimentazione elettrica del regolatore di tensione di DIY, del veicolo 24V questa alimentazione elettrica, attrezzature industriali scendere, 12V a 3.3V, 12V a 5V, 24V a 5V, 24V a 12V, 36V a 24V, ecc.
metodo di Auto-calibratura di voltometro a bordo:
1. Quando il voltometro a bordo visualizza la tensione in uscita, lungamente la stampa il bottone a destra per 2 secondi e lo libera. Il voltometro e l'indicatore luminoso di tensione in uscita «FUORI» lampeggiano contemporaneamente e poi entrano nel modo di adeguamento di tensione in uscita; Similmente, quando il voltometro visualizza la tensione in ingresso, lungamente la stampa il bottone a destra per 2 secondi e lo libera. Il voltometro e l'indicatore luminoso di tensione in ingresso «» nel lampeggio contemporaneamente e poi entrano nel modo di adeguamento di tensione in ingresso.
2. Spilli il bottone giusto e gli aumenti di tensione di un'unità; spilli il bottone sinistro e la tensione diminuisce da un'unità; Poiché il valore di tensione di un'unità è più di meno di 0.1V, in modo da dovete premere 1-5 volte vedere i cambiamenti del voltometro da 0.1V, la chiave continua specifica parecchie volte dipende dal valore corrente di tensione dell'esposizione, più alta la tensione corrente dell'esposizione, meno i periodi premere;
3. Dopo che l'adeguamento di tensione è completo, premi il bottone a destra per 2 secondi e liberilo. Attualmente, potete annullare il modo di calibratura di tensione. Nota: In questo modo, dovete soltanto calibrare una volta per ottenere il valore di tensione nell'intera gamma di tensione. Questa funzione è destinata per soddisfare le vostre richieste di più alta accuratezza, prego si sente libero per usarla.
