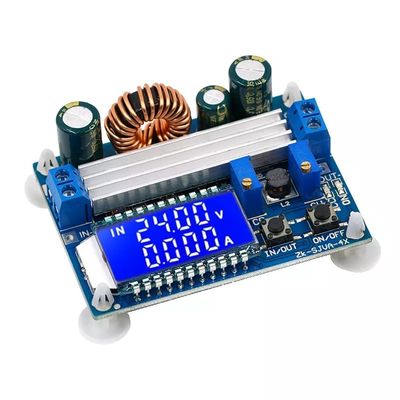

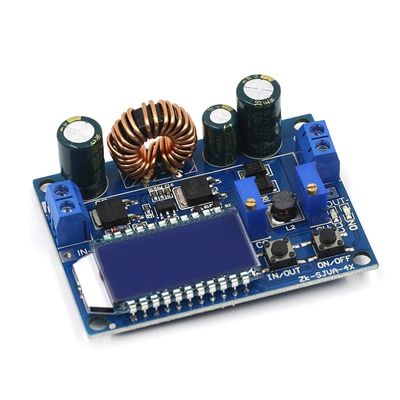

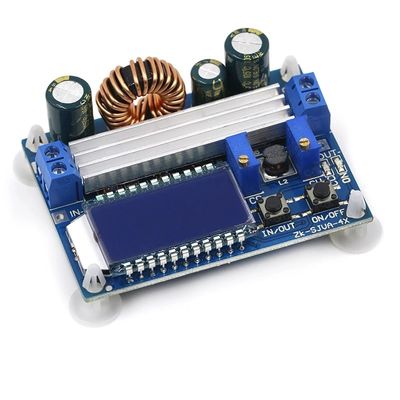

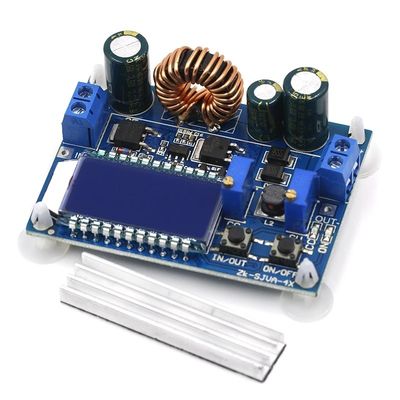

35W bordo automatico dell'esposizione LCD di CC Digital giù il modulo di Buck Boost Converter Power Supply

• Tensione in ingresso: 5.5-30V (la tensione in ingresso 5V, potete raggiungere normalmente la dollaro-spinta, ma i valori dell'amperometro e di tensione non sono accurati; di meno che 4.7V, protezione di undervoltage)
• Tensione in uscita: 0.5-30V
• Corrente d'uscita: il lavoro stabile a lungo termine in 3A, rinforza il calore può raggiungere 4A
• Potenza di uscita: 35W raffreddamento naturale, dissipazione di calore per migliorare 50W
• Risoluzione del display tensioni: 0.05V
• Risoluzione corrente dell'esposizione: 0.005A
• Efficienza di conversione: circa 88%
• Morbido inizio: Sì (molto potente con la partenza del carico, la partenza può venire a mancare)
• Protezione inversa introdotta: Sì
• Anti-intrusione dell'uscita: Sì
• Protezione di cortocircuito: sì
• Frequenza di lavoro: 180KHZ
• Dimensione: 6.6*4.8cm/2.6*1.89inch

Descrizione di funzione:

• Il modulo ha IN/FUORI, due bottoni INSERITA/DISINSERITA: IN/FUORI bottone per commutare l'esposizione di tensione in ingresso e di tensione in uscita, stampa lunga per commutare l'esposizione potenza di uscita di corrente d'uscita; L'uscita INSERITA/DISINSERITA di controllo del bottone inserita/disinserita, stampa lunga ha fissato il potere su stato dell'uscita di difetto è inserita/disinserita.

• Il cc è il potenziometro corrente della regolazione, rotazione in senso orario, può aumentare l'insieme corrente, quando la corrente del carico raggiunge l'insieme corrente, entra nello stato corrente costante, indicatore corrente costante di cc (rosso) si accende; il cv giusto è il potenziometro della regolazione di tensione, rotazione in senso orario, può aumentare la tensione in uscita. Sull'indicatore è l'indicatore di condizione m/c dell'uscita, quando la tensione in uscita è sopra, altrimenti fuori.

Come usare:

Usato come modulo comune di dollaro-spinta con capacità di protezione di sovracorrente

• Regoli il potenziometro costante di tensione del cv in modo che la tensione in uscita raggiunga la tensione che volete.
• Misuri il cortocircuito dell'uscita corrente con l'amperometro 10A (colleghi i due cavetti di prova direttamente all'estremità dell'uscita) e regoli il potenziometro corrente costante di cc per fare la corrente d'uscita raggiungere il valore prestabilito della protezione di sovracorrente. (Per esempio, se il valore corrente visualizzato dal multimetro è 2A, la corrente massima raggiungerà soltanto 2A quando utilizzate il modulo. Quando la corrente raggiunge 2A, la tensione costante rossa ed il LED corrente costante è sopra, altrimenti il LED è disinserita)

Cautela: Nel utilizzare in questo stato, ci sarà una caduta di tensione di 0 ~ 0.2V dovuto la resistenza di campionamento corrente all'uscita. Allo stesso tempo, l'input ed i cavi dell'uscita avranno certa caduta di tensione che lineare questo è un fenomeno normale!

Usato come caricabatteria senza funzione corrente costante del modulo non può essere usato per caricare la batteria, dovuto il potere della batteria ed il caricatore che perdita di pressione è grande, con conseguente caricarsi corrente è troppo grande, inducendo danneggiamento della batteria, in modo dall'inizio della batteria ad usare flusso costante che si carica, quando la tassa fino ad un certo punto automaticamente per commutare di nuovo a caricarsi costante di tensione.

• Determini la tensione del galleggiante e corrente caricarsi per cui avete bisogno della batteria ricaricabile (se il parametro della batteria al litio è 3.7V/2200mAh poi che la tensione del galleggiante è 4.2V e la corrente caricantesi massima è 1C, IE 2200mA)
• Nella circostanza a vuoto, il multimetro misura la tensione in uscita e regola il potenziometro costante di tensione in modo che la tensione in uscita raggiunga la tensione del galleggiante. (Se la batteria al litio 3.7V è caricata, regoli la tensione in uscita a 4.2V)
• Misuri il cortocircuito dell'uscita corrente con l'amperometro 10A (direttamente collegare i due cavetti di prova al terminale di uscita)

e regoli il potenziometro corrente costante in modo che la corrente d'uscita raggiunga il valore predeterminato della corrente di carica;

• Colleghi la batteria, caricantesi.
• (Punti 1, 2 e 3 sono come segue: l'alimentazione elettrica di termine dell'input, l'uscita non è collegata al carico della batteria)
• Usato come modulo corrente costante del driver del LED
• (1) si assicura che dobbiate determinare la corrente di funzionamento del LED e la tensione massima di funzionamento;
• (2) nelle circostanze a vuoto, il multimetro misura la tensione in uscita e regola il potenziometro costante di tensione in modo che la tensione in uscita raggiunga la tensione massima di funzionamento del LED.
• (3) con una corrente corrente di cortocircuito dell'uscita di misura del multimetro 10A, mentre regolando il potenziometro corrente costante in modo che la corrente d'uscita raggiunga la corrente predeterminata di funzionamento del LED;
• (4) collegato al LED, macchina della prova.
• (Punti 1, 2 e 3 sono come segue: Introduca il potere e produca il LED a vuoto.
