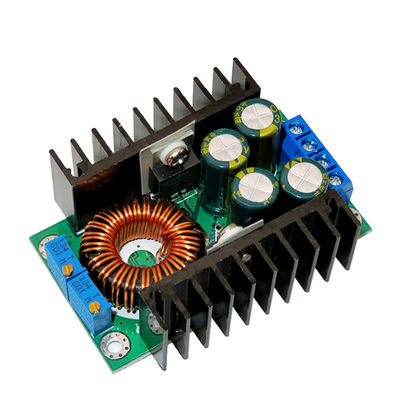

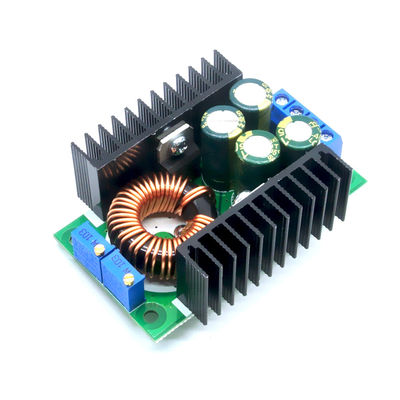

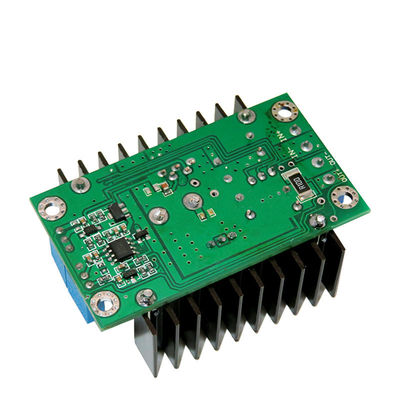

modulo scendere 5-40v 1.2-35v Buck Converter Power Supply Module regolabile di CC di 300W 9A

• Proprietà del modulo: Modulo di carico corrente e costante costante scendere non isolato del modulo di tensione (cv di cc)
• Tensione in ingresso: CC 7-32V
• Tensione in uscita: (1) CC 0.8-28V continuamente regolabile. (2) uscita fissa: Scelga fra 0.8v-28v
• Corrente d'uscita: 8A (quando la temperatura del tubo di potere supera 65 gradi, prego aggiungono ventola di raffreddamento)
• Gamma corrente costante: 0.2-8A (regolabile)
• Corrente della lampada di giro: Valore corrente costante * (0,1), giri la lampada legame corrente e costante del valore,
• quale il valore corrente costante è 3A, gira la corrente della lampada è messo ad una corrente costante è 0,1 volte (0,1 * 3A = 0.3A).
• Pressione più bassa: 1V
• Potenza di uscita: Il potere massimo è circa 300W
• Efficienza di conversione: Fino ad un massimo di circa 95%
• Frequenza operativa: 300KHZ
• Ondulazione dell'uscita: larghezza di banda di 20M
• 24V ondulazione introdotta dell'uscita 12V 5A intorno a 50mV (a parte rumore)
• Protezione di cortocircuito dell'uscita: Sì, corrente costante
• Protezione inversa introdotta di polarità: Nessuno
• Collegamenti: Terminale
• Corrente a vuoto: 20mA tipico (24V commutatore 12V)
• Regolamento del carico: ± 1% (costante)
• Regolazione del voltaggio: ± 1%
• Velocità di reazione dinamica: 5% 200uS
• direzione di adeguamento: in senso orario (aumento), in senso antiorario (diminuzione),
• il potenziometro (cv) si è chiuso alla tensione in ingresso è usato per regolare la tensione, il potenziometro (cc)
• chiuso a tensione in uscita è usato per regolare corrente (cc)
• Temperatura di funzionamento: Grado industriale (- °C 40 a °C) +85 (noti per favore l'uso reale della temperatura del tubo di potere, il calore ad alta temperatura ha rinforzato)
• Indicatore: l'indicatore doppio di colore, indicatore luminoso di carico è rosso, i mezzi della luce verde completamente ha fatto pagare (non c'è nessun carico verde)
• Dimensione (approssimativamente): 65 x 47 x 22mm (L x W x H)
• Precisione della corrente e della temperatura costanti: Sulla prova reale, la temperatura del modulo da 25 gradi
• a 60 gradi, il cambiamento costante del valore corrente è meno di 5% (valore corrente costante 5A)
• Precisione della corrente e della temperatura costanti: Sulla prova reale, la temperatura del modulo da 25 gradi a 60 gradi, il cambiamento costante del valore corrente è meno di 5% (valore corrente costante 5A)
• Protezione di cortocircuito dell'uscita: Sì, corrente costante (il valore corrente costante della regolazione corrente)
• Inverso introdotto collegare protezione: NO
• L'uscita impedisce il flusso inverso: NO
• Cablaggio del metodo: connettore di amphenol

Caratteristiche:

• La corrente fissa della lampada di giro è 0,1 volte il valore corrente

• (Usato per identificare se la batteria completamente è caricata quando si carica).

• Fatto da un punto di riferimento dedicato IC e dalla resistenza di percezione corrente di alta precisione, provante uno più stabile

• corrente costante, (quando 20°C a 100°C 1A corrente costante, deriva di temperatura meno di 1%).

• Particolarmente adatto a driver del LED.

• La corrente ad alto rendimento, la corrente d'uscita massima può raggiungere 8A.

• La capacità ad alta frequenza quattro, può ondulazione più a basso rendimento, migliora la stabilizzazione del lavoro.

• Doppia progettazione del dissipatore di calore. Il dissipatore di calore indipendente del diodo Schottky del MOS, che la dissipazione di calore è buono,

• e non si colpirà.

• Facendo uso di grande nucleo di Sendust e di doppi collegamenti di rame puri, migliori la produttività lavorativa, ridurre la febbre.

• 3296 potenziometro multiturn, tensione di alta precisione e norma in vigore, buona stabilità.

• Doppia lampada di colore, condizione di lavoro essere chiaro con un'occhiata

• La tensione e la corrente sono regolabili, che l'effetto è buono.

Applicazioni:

• Driver ad alta potenza del LED.
• Tassa della batteria al litio (o condurre accumulatore).
• Alimentazione elettrica montata su veicolo.
• Alimentazione elettrica del sistema di bassa tensione.
• 6V, 12V, 14V, carica della batteria 24V.
• Alimentazione elettrica a bordo del computer portatile.
• alimentazione elettrica regolata.
• Impianto di alimentazione di potere di bassa tensione.
