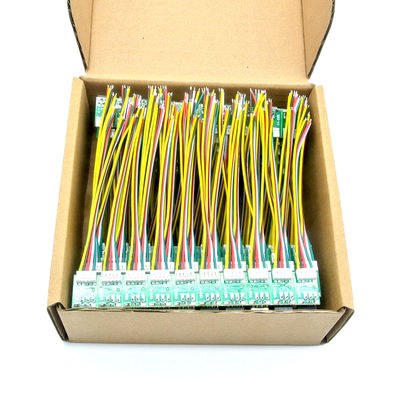

Modulo di controllo universale della finestra CA-888 modulo di alimentazione del televisore LCD a super display LED
Descrizione del prodotto:
Modello: CA-888

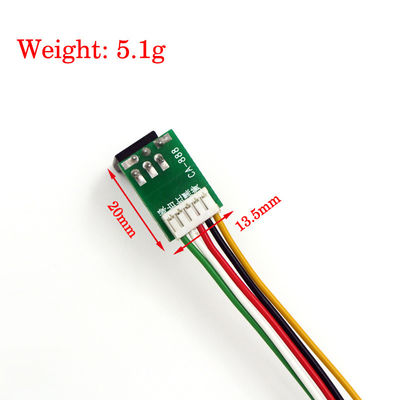

Dimensione: 19,5*13,5 mm
Utilizzazioni: per risolvere i problemi di manutenzione dell'alimentazione del monitor LCD da 15 a 21 pollici, il pannello di alimentazione LCD danneggia una grande proporzione.il danno della resistenza di campionamento è il più comune, a causa della varietà dei modelli di componenti, spesso perché non ci sono le stesse parti di ricambio e non possono essere riparate.Dovrebbe essere la maggior parte dei clienti ha bisogno di sviluppare un amico del modulo di alimentazione LCD di uso generale.
Il modulo ha: cablaggio semplice, facile da installare, risparmio di tempo, miglioramento del tasso di successo della manutenzione e così via.I problemi di manutenzione degli amici potrebbero interessare lo sviluppo di un modulo di alimentazione universale..
La definizione del pin

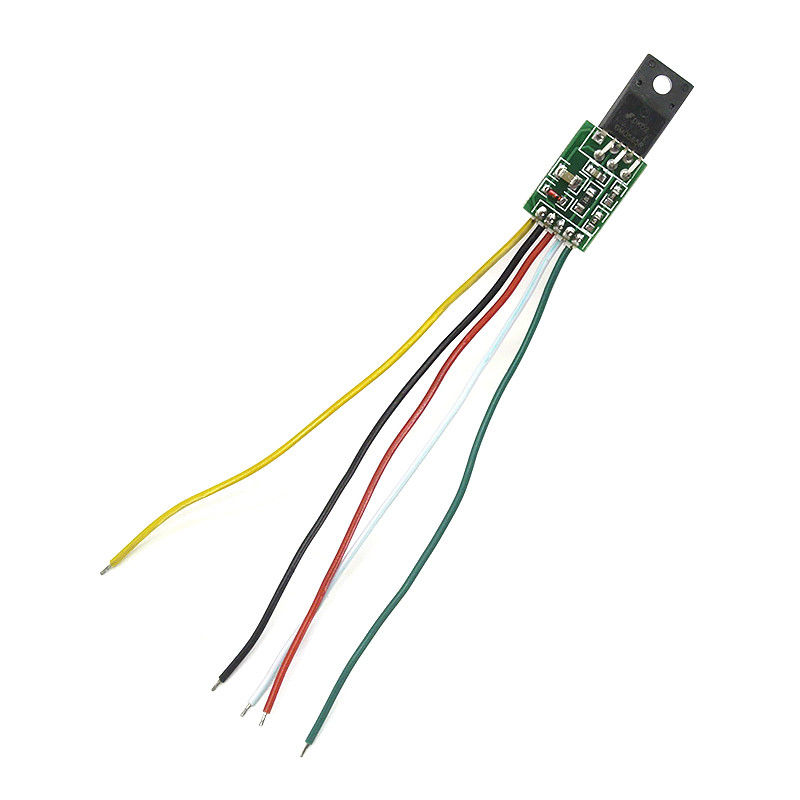

linea gialla del piede: DRAIN, lato di controllo della potenza, quindi il polo D dell'alimentazione MOS di alta potenza originale.Generalmente il centro dei piedi del tubo dell'interruttore di alimentazione
piedi linea nera o linea di polvere: GND, modulo terra 300v, poi il condensatore negativo, la stessa linea può essere.direttamente collegato a un grande filtro condensatore negativo
Linea rossa a piedi: VCC, lato di alimentazione del modulo, quindi il condensatore dirittore del terminale di avvolgimento a ritorno dopo l'alimentazione positiva, continua, la tensione tra 12 e 18V.
piedi linea bianca: FB, feedback di tensione, poi optocoupler 4 piedi, si prega di controllare l'optocoupler 3 piedi di calore, non calore, poi mettere l'optocoupler corto al terreno caldo,mentre il circuito periferico a 4 pin è disconnesso.
Piedi linea verde: inizia pin di avvio, poi +300 v condensatore positivo
Utilizzare:
Rimuovere il chip di alimentazione originale sulla scheda (di solito 8 piedi), e l'interruttore (mos tubo)
Controllare il condensatore 300v, così come la capacità del lato di carico del pacchetto non c'è tamburo, un problema sul primo
sostituzione
Controlla il lato del carico non c'è corto circuito, cartellone pubblicitario, cartellone ad alta tensione
Collegare il modulo alla linea corrispondente, e controllare attentamente che non c'è nulla di sbagliato, se sbagliato può causare il modulo scoppio
Installato nella posizione originale del radiatore, prestare attenzione all'isolamento, non corto circuito
Potenza, misurazione tensione non è l'uscita, non c'è uscita, quindi controllare la causa
