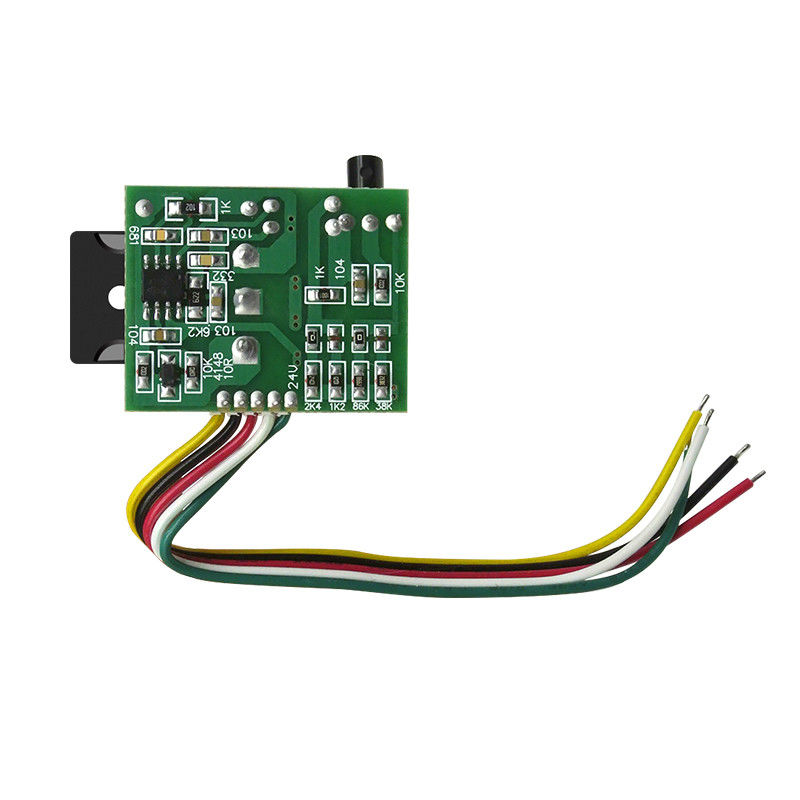

Campionamento 12V a 46 pollici 24V di CC della scheda di alimentazione di commutazione CA-901

Campionamento di commutazione LCD 12V a 46 pollici 24V di CC del modulo di alimentazione di CA-901 TV

Descrizione di prodotto:

• ad alto rendimento,
• basso consumo energetico,
• piccola dimensione,
• ampia gamma di tensione,
• facile installare,
• adatto a tensione in uscita di ritorno del raggio catodico di potere LCD di 12V 24V TV
• è utilizzato in TV LCD a 46 pollici, nell'interruzione di corrente LCD o nella sostituzione rapida di commutazione ad alta potenza dell'alimentazione elettrica

Caratteristiche:

• Tipo: Prodotti LCD, alimentazione elettrica non isolata
• Uscita: 300V
• Uscita: 12V/24V

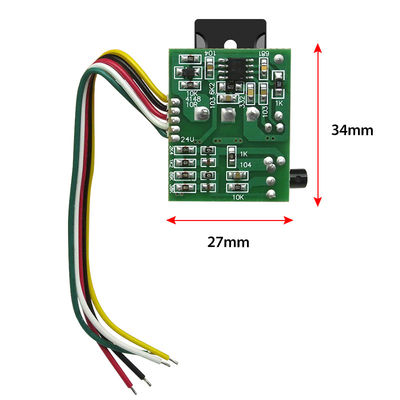

• Dimensione del prodotto: 34mm*27mm*17mm
• Dimensione universale: LCD universale, monitor inferiore a 46 pollici
• Uso del prodotto: rendimento elevato, basso consumo energetico, piccola dimensione. Ampia gamma di regolazione del voltaggio

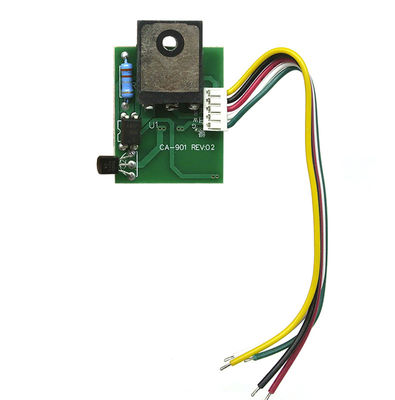

GIRO CA-901: 01 caratteristica principale del modulo:

• Campionamento di CC e risposte del regolatore TL431, una buona prestazione del regolatore.

• Questo modulo usa l'uscita selettiva di 12V 24V, soltanto deve collegare il cuscinetto corrispondente, potete produrre 12V o 24V

• Progettazione razionalizzata, installazione facile (figure1), semplicemente secondo il diagramma, secondo il potenza di uscita richiesto per collegare il cuscinetto corrispondente (fabbrica 24V del modulo di alimentazione

Due istruzioni di installazione:

• Rimuova l'interruttore di accensione originale o il modulo spesso, il modulo riparato saldamente in dissipatore di calore di theoriginal.

• Controlli il circuito di assorbimento del anti-picco è normale, il isshort-circuito secondario del carico del trasformatore.

• Il modulo collegato alla linea rossa del weldingpoint originale del palo dell'interruttore di accensione C (palo del FET D, il modello originale per il potere del palo di C) la linea nera collegata al giacimento geotermico (grande filtro dall'alimentazione elettrica capacitornegative).

• La linea gialla è collegata al palo negativo del secondario, diodo di raddrizzatore del trasformatore (12V o 24V) il polo positivo del condensatore del filtrante (rifornimento di alimentazione di rete

• linea bianca collegata al rifornimento di alimentazione di rete secondario del trasformatore 12V o 24V (negazione del condensatore del filtrante (lato freddo):

• alimentazione elettrica di theoriqinal ed e) 9V-18V (C al lato originale dell'alimentazione elettrica del modulo lineconnected verde della macchina di IC e sconnessione del circuito.

• Secondo la tensione in uscita per selezionare il cuscinetto appropriato, secondo le indicazioni della figura

• Dopo il collegamento della linea, suggeriamo: in primo luogo stacchi (disinserire la alimentazione di rete plug.load, collegata al carico falso (10 ohm 20 watt di resistenza), tensione di misura, checkcorrect prima della macchina della prova di potere.
