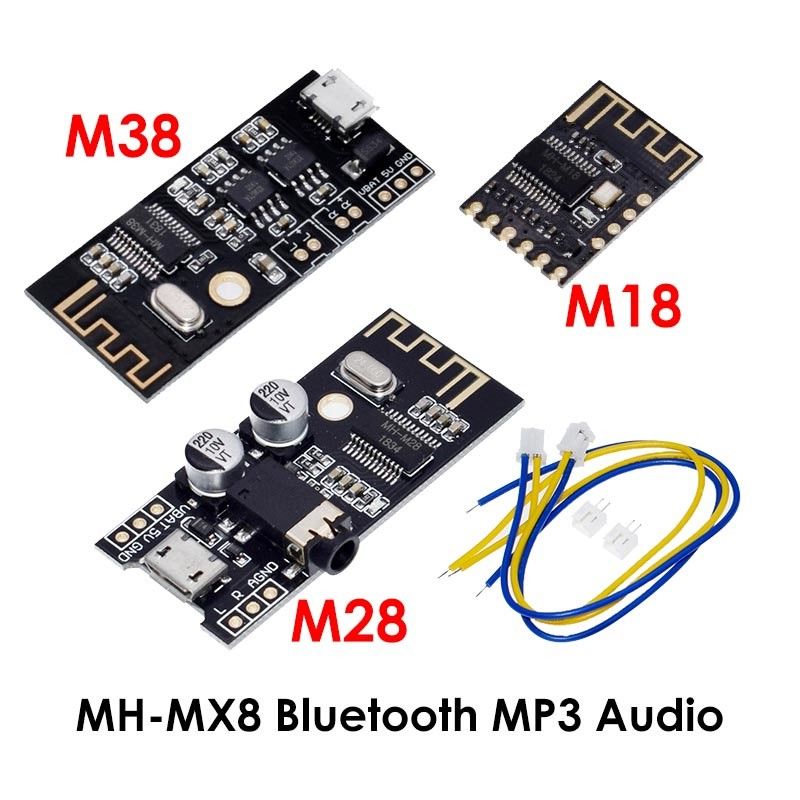

MH-M38 è una progettazione a bassa potenza di Bluetooth che sostiene l'ultima trasmissione di Bluetooth 4,2 e l'uscita senza perdita stereo a due vie. Di piccola dimensione, conveniente e pratico, il modulo viene con un chip dell'amplificatore di potenza, che può essere fornito degli altoparlanti doppi 5W. Scheda audio di USB di sostegno per playback driverless. In un ambiente aperto, la distanza della Connessione Bluetooth può essere di fino a 20 metri. Può essere usato per l'audio ricezione di Bluetooth, varia audio modifica di DIY ecc.

2. Dimensione

Dimensione del PWB: 45*20*3.6mm (lunghezza, larghezza ed altezza)

Passo di Pin: 2.54mm (posizionare il foro è 3mm di diametro)

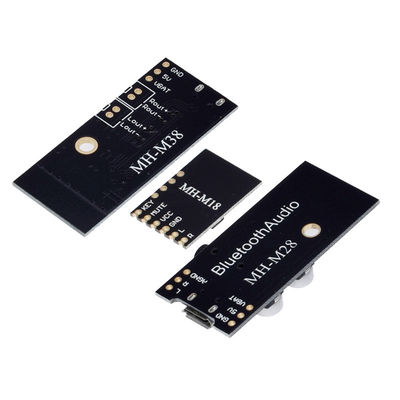

3. Definizione di /Pin di funzione

1. Versione di Bluetooth V4.2, tecnologia automatica del collegamento di Bluetooth di sostegno, decodifica senza perdita di sostegno WAV/WMA/FLAC/APE/MP3, uscita a doppio canale stereo.

2, alimentazione elettrica: potete direttamente usare la MICRO linea 5V di USB Android per l'alimentazione elettrica diretta, potete anche collegare l'alimentazione elettrica 5V o la batteria al litio 3.7V (come indicato sopra). Nota che le interfacce dell'alimentazione elettrica 5V e 3.7V sono differenti. 5V è collegato a 5V ed a terra e la batteria al litio 3.7V è collegata a VBAT ed a terra.

3, la corrente di lavoro massima sono 5V2A, sono raccomandati di usare l'alimentazione elettrica regolata 5V2A, la qualità del suono sono migliori.

4. Dopo che il modulo è alimentato sopra, le ricerche del telefono cellulare del nome MH-M38 di Bluetooth e possono giocare la musica dopo il collegamento a Bluetooth.

5, scheda audio di USB di sostegno, azionamento libero (plug and play). Colleghi il modulo al computer con un cavo di USB ed il computer può giocare la musica attraverso l'uscita dell'amplificatore del modulo.

6, indicatore luminoso blu del modulo:

7. Quando Bluetooth non è collegato, l'indicatore luminoso infiamma rapidamente;

8. Quando la Connessione Bluetooth è sopra, l'indicatore luminoso è sempre sopra;

9. Quando Bluetooth sta giocando, l'indicatore luminoso infiamma lentamente.

10, audio uscita: dell'uscita il segnale audio stereo del canale a destra e a sinistra, può essere collegato a due 2-8 euro, 3-5W gli altoparlanti, altoparlanti dell'euro 5W di spinta 4.

11, questo prodotto hanno suo proprio circuito doppio dell'amplificatore di potenza 5W, voi non devono utilizzare un altro amplificatore per usare! Le uscite dei due amplificatori non possono essere collegate parallelamente o i pali negativi possono essere collegati insieme, altrimenti il chip dell'amplificatore di potenza può essere danneggiato.
