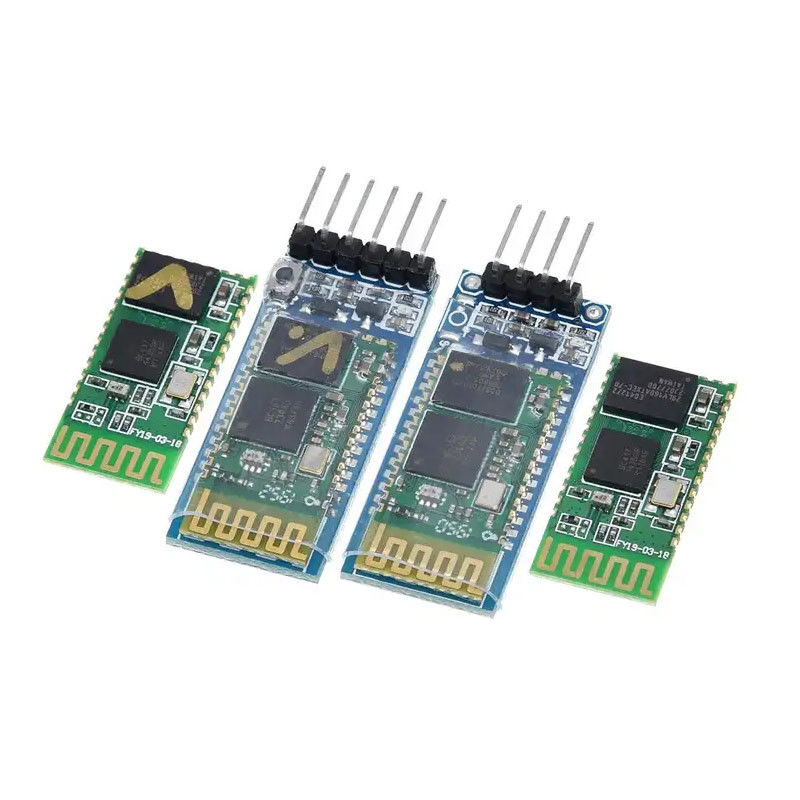

Modulo RS232/TTL di Bluetooth Wifi del modulo senza fili di HC-05 HC-06 rf audio

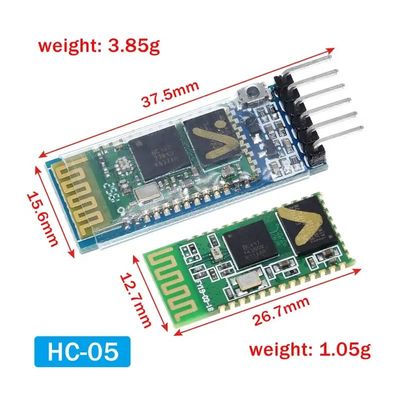

HC-05

È padrone due di Slaveand del modulo di HC-05 Bluetooth in un modulo.
Questo modulo può essere messo ad un trasmettitore o un ricevitore, trasmettitore potrebbe accoppiando con il ricevitore, ricevitore ed il ricevitore o il trasmettitore ed il trasmettitore non possono comunicazione in mezzo, ricevitore potrebbero accoppiando con i computer e il bluetooth del telefono cellulare quando compra, il difetto per il ricevitore.
Usi il chip di Bluetooth della corrente principale del CSR, norme di protocollo di Bluetooth V2.0.
Tensione di funzionamento del modulo 3,3 V.
Il tasso di difetto del vasaio di 9600, l'utente può essere installato.
La dimensione del modulo del centro: 28 millimetri x 15 millimetri x 2,35 millimetri.
Attività in corso: corrispondendo per 30 mA, abbinante la comunicazione per 8 mA.
Dormienza corrente: nessuna dormienza.
Usato per il sistema della lettura del sistema di navigazione, dell'acqua e di elettricità di contatore del gas di GPS.
Con il computer e l'adattatore di Bluetooth, PDA, attrezzatura senza cuciture del collegamento
Serie commerciale: Serie del bordo del modulo di Bluetooth
Con il chip dell'indicatore luminoso, di uso 150mA e di regolamento 3.3V del LED.

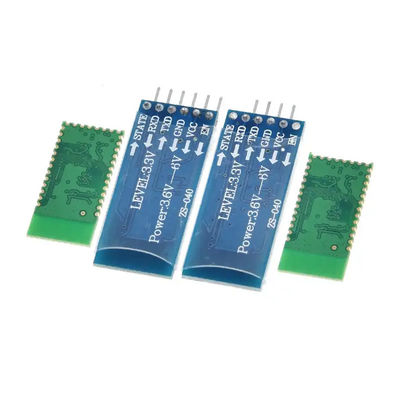

Con il piede di VCC.GND.TXD.RXD per Bluetooth
Con il bottone «di ricerca» (il piede di ON/OFF/WAKE per, fuori esterno/input «l'alto livello» di MCU può controllare il modulo per ricercare)
Compatibile con il modulo matrice «modulo dello schiavo» o (intero) modulo parallelo di Bluetooth.
Tensione in ingresso: 3,3 -6V
Dimensione: 1.55cm * 3.98cm

Nota:
Il rifornimento 3.3~6V di alimentazione in ingresso entrata, proibisce più di 7V
Nessun «automaticamente impedire peversing dell'alimentazione elettrica funzionale», per collegare prego correttamente l'alimentazione elettrica
Consigliamo per installare «il modulo matrice di Bluetooth»
«Lo stato» è piede dell'uscita per stato del LED, quando Bluetooth «disgiunto», uscita «impulso», quando Bluetooth «collegato», uscita «alto livello», può determinare gli stati «da MCU»
Se soltanto il bordo, nessun c'è ne «funzione di Bluetooth»

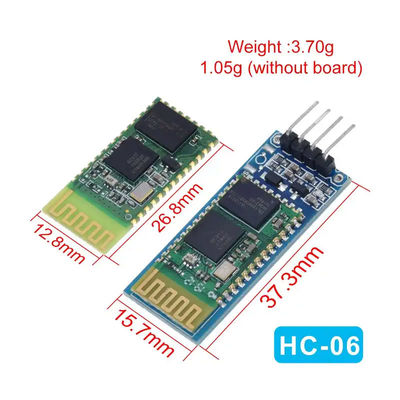

HC-06
Ciò modulo di HC-06 Bluetooth.
Permette che il vostro dispositivo a sia invii o ricevi i dati di TTL via la tecnologia di Bluetooth senza collegare un cavo di serie al vostro computer.

Caratteristica:
Impianti con qualsiasi adattatori di USB Bluetooth.
Difetto Baud Rate: 9600,8,1, N.
Costruito in antenna.
Copertura fino a 30ft.
Versione di Bluetooth: V2.0+EDR
Tensione di funzionamento: 3.3V
Difetto Baud Rate: 9600,8,1, N.
Copertura del segnale: 30ft
Lunghezza di cavo: 21.5cm
Dimensione dell'oggetto: 4,3 * 1,6 * 0.7cm
Peso dell'oggetto: 3g
Dimensione del pacchetto: 9 * 3 * 1cm
Peso del pacchetto: 8g
Serie commerciale: Serie del bordo del modulo di Bluetooth
Con il chip dell'indicatore luminoso, di uso 150mA e di regolamento 3.3V del LED.
Con il piede di VCC.GND.TXD.RXD per Bluetooth
Con il bottone «ri--seach» (il piede di ON/OFF/WAKE per, outinput esterno «l'alto livello» di MCU può controllare il modulo a ri--seach)
Compatibile con il modulo matrice» modulo di .slave " o (intero) modulo parallelo del bluetooth.
Tensione in ingresso: 3.3~6V
Dimensione: 1.55cm*3.98cm

Nota:
Il rifornimento 3.3~6V di alimentazione in ingresso entrata, proibisce più di 7V
Nessun «automaticamente impedire peversing dell'alimentazione elettrica funzionale», per collegare prego correttamente l'alimentazione elettrica
Consigliamo per installare «il modulo matrice di Bluetooth»
«Lo stato» è piede dell'uscita per stato del LED, quando bluetooth «disgiunto», uscita «impulso»; quando il bluetooth «si è collegato», uscita «alto livello», possiamo determinare gli stati «da MCU»
Se soltanto il bordo, nessun c'è ne «funzione di Bluetooth»
