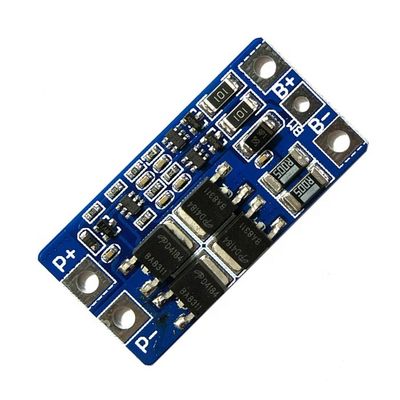

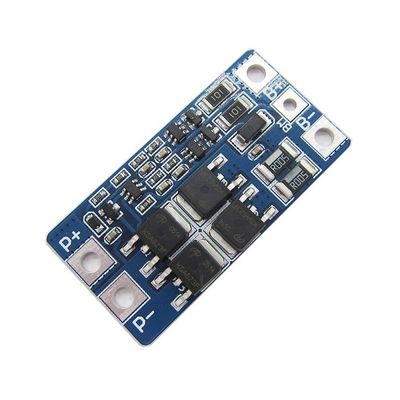

modulo di alimentazione del bordo di protezione del litio di 2S 10A 8.4V 18650

Descrizione di prodotto:

• gamma di tensione di sovraccarico: 4.25-4.35v ± 0.05v
• Dimensione: 46,7 * 23 * 3.15mm sopra la gamma di tensione di scarica: 2.5-3.0v ± 0.05v
• Corrente di lavoro superiore: temperatura di funzionamento 10A: -40 --- ℃ +50
• Corrente istantanea di limite superiore: condizioni di stoccaggio 20A: -40-- ℃ +80
• Corrente tranquilla: di meno che efficace vita 10uA: più di 50.000 ore
• Resistenza interna: di meno che protezione di cortocircuito 300mΩ: può essere protetto, devono fare pagare il recupero
• Tensione di carica: 8.4V-9V

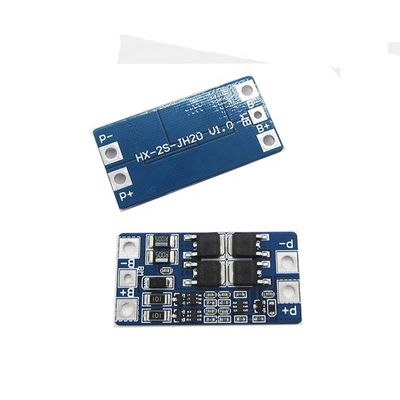

• La dimensione del bordo di protezione e la descrizione del dispositivo: La dimensione del piatto protettivo è 46,7 * 23 * 3.15mm

Descrizione di saldatura del punto:

• B + collegato al positivo della batteria;
• negazione B-collegata della batteria;
• Il MB collega la batteria 1 al punto di collegamento prima della batteria 2;
• P + collegato al lato scarico/della tassa del positivo (lato della tassa/lato di scarico compartecipe);
• negazione terminale scarico/P-colleghi (compartecipe con la tassa/lo scarico).
