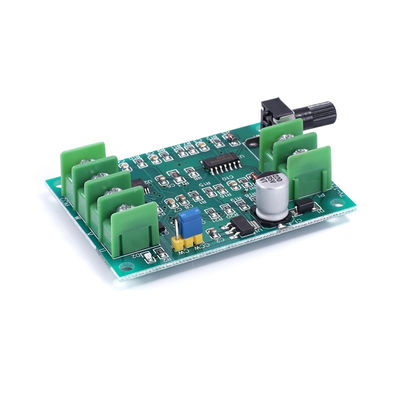

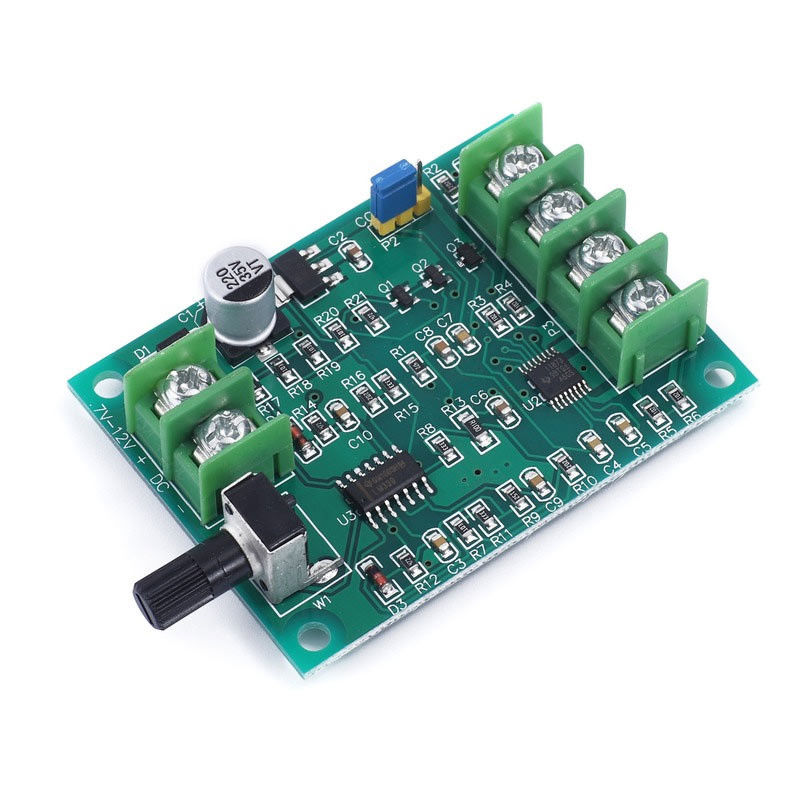

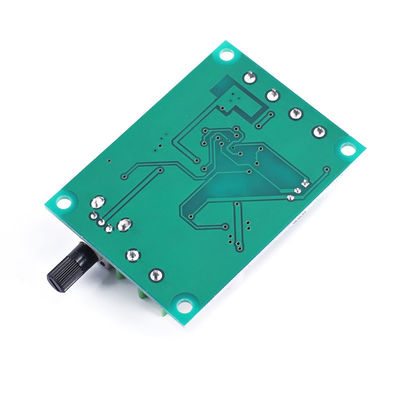

driver senza spazzola Controller Board del regolatore di velocità del motore di 5V 12V PWM

bordo senza spazzola dell'azionamento del motore di CC
Nel passato, il bordo dell'azionamento del motore senza spazzola ha venduto era facile da bruciare il chip dell'azionamento quando la linea contatto del motore era povera, la linea sbagliata è stato collegato, il carico era troppo grande e l'estremità dell'uscita è stata messa in cortocircuito. Ora, il bordo migliore dell'azionamento non brucerà il chip non importa come il motore è collegato alla linea sbagliata, il carico è troppo grande e la linea del motore è messa in cortocircuito, in modo da potete sentireti libero per azionarla.
Il bordo dell'azionamento può guidare i micro 3 cavi o 4 motori senza spazzola liberi del corridoio del cavo quali il motore senza spazzola del disco rigido ed il motore senza spazzola dell'azionamento ottico.
Il bordo dell'azionamento ha la protezione del collegamento dell'inverso di tensione, la protezione di sovracorrente e protezione di cortocircuito. I collegamenti sono semplici e di facile impiego.
Il disco rigido può essere girato con una tensione di 7-12V. Più alta la tensione, più veloce la velocità di rotazione, fino a circa 10.000 rivoluzioni.
Come identificare il porto comune di un motore di 4 cavi: misura i quattro terminali rispettivamente con l'ingranaggio di resistenza *1 del multimetro. Se la resistenza di un terminale è il più piccolo ed uguale a quello degli altri tre terminali, quindi questo terminale è il terminale di COM, cioè, il terminale comune. Il bordo dell'azionamento riconosce automaticamente il motore senza spazzola cavi di 4 o di 3 cavi ed il motore senza spazzola di 4 cavi può anche essere staccato dalla linea di COM.

[determinando tensione] CC: 7-12V
[Attività in corso] ≤1.2A
[gamma di regolamento di velocità] 0%-100%
[Controllo di inversione di fase] sì
[protezione del collegamento di inverso di tensione] sì
[protezione di sovracorrente] include:
[protezione di cortocircuito] sì

Nota: dopo che la protezione di sovracorrente di cortocircuito del bordo senza spazzola dell'azionamento, la luce di indicatore di potenza esce. Attualmente, l'alimentazione elettrica del bordo dell'azionamento dovrebbe essere tagliata e l'alimentazione elettrica al bordo dell'azionamento può essere assicurata dopo che la causa della sovracorrente è trattata. La luce di indicatore di potenza del LED può lavorare normalmente quando è sopra.
