Luogo di origine:
Guangdong, Cina
Numero di modello:
2A 3A 5A 10A
Caratteristiche:
Questo regolatore nuovissimo della velocità del motore di CC 1803BK concede controllare il directionof una CC il motore facendo uso (PWM) di una tensione di CC Impulso-Larghezza-modulata con un tempo di utilizzazione completamente il prodotto per regolare da 0%-100%. Con un fusibile 2A di auto-recupero e una luce accesa del LED. Permetta a di fornire una corrente continua di 2A al vostro motore di CC o all'altro carico di CC.
Specifiche:
Tensione di rifornimento introdotta: 1.8V-15VDC
Il potenza di uscita massimo: 30W
La corrente d'uscita continua massima: 2A
Duty cycle regolabile: 0%-100%

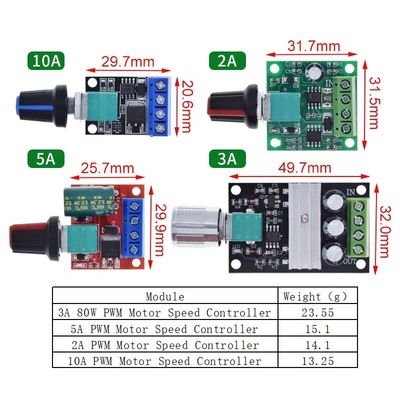

Dimensione: approx.31.7*31.5*15mm
Peso netto: approx.14g
Nota: L'alimentatore in CC del regolatore della velocità del motore di CC, non è CA direttamente collegato del tohousehold 220V.
Permetta prego 1-3mm differisce dovuto la misura manuale.
dovuto l'esposizione differente e la luce differente, l'immagine non può riflettere il actuacolor dell'oggetto. Ringraziamenti per la vostra comprensione.
Questo regolatore della velocità del motore di CC concede controllare la direzione di un impulso di usinga del motore di CC-- (PWM) tensione di CC Larghezza-modulata con un duty cycle from0%-100% completamente regolabile.
Il regolatore della velocità del motore può fornire facilmente un of3A corrente continuo al vostro DCmotor o all'altro carico di CC.
Parametri tecnici principali:
- Tensione di rifornimento introdotta: 6V-28VDC
- Il massimo potenza di uscita: 80W
La corrente d'uscita continua massima: 3A
- Duty cycle regolabile: 5%-100%
Istruzione operativa:
1. Colleghi il vostro motore di CC (o il carico di CC) ai terminali del motore così indicati sul diagramma thewiring.
2. Colleghi una tensione di CC 10V-36V ad assicurarsi del circuito del polarityof corretto il collegamento. Si noti che la tensione applicata al motore sarà rifornimento voltageapplied al circuito. lt è raccomandato per aggiungere un fusibile giustamente stimato in linea con il rifornimento positivo per proteggere il circuito da tutti i cortocircuiti possibili.
3. Potete ora controllare la velocità del motore tramite il potenziometro.
Parametri del prodotto:
Tensione di funzionamento: DC4.5V-35VOutput corrente: 0-5A
Potenza di uscita: 90W (massimo)
Corrente tranquilla: 7uA (appoggio)
Duty cycle di PWM: 1% -100%
Frequenza di PWM: 20khz
Dimensione: 30mm x 25.7mm x 14mm (senza maniglia)
Precauzioni:
L'input del governatore del motore di CC per la CC, non può direttamente essere collegato al CA (forexample: 220V CA 220V), altrimenti brucerà!
I terminali positivi e negativi dell'alimentatore in CC non sono reversed.otherwise che il governatore possa essere danneggiato.
Il motore può essere positivo o negativo. Quando la direzione dei andexpectations dell'operazione non abbina, potete regolare la direzione della linea ordine.
Regoli la manopola del potenziometro per cambiare il duty cycle dell'uscita del governatore, i cambiamenti motorspeed.
Descrizione:
