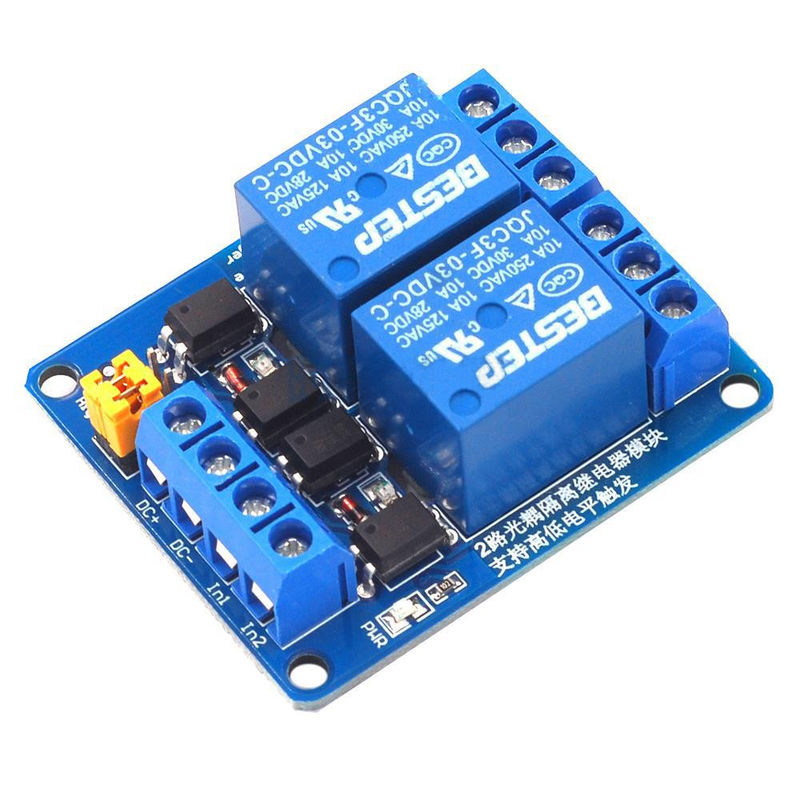

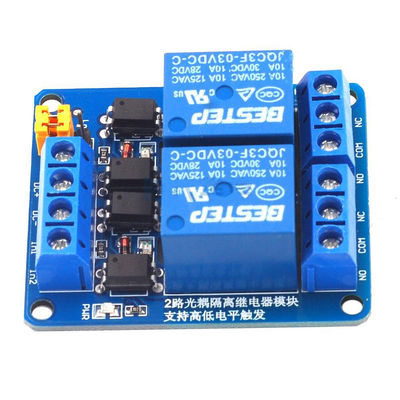

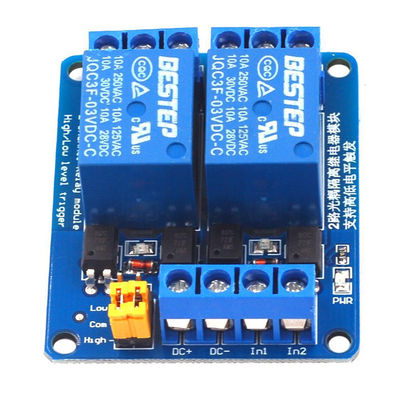

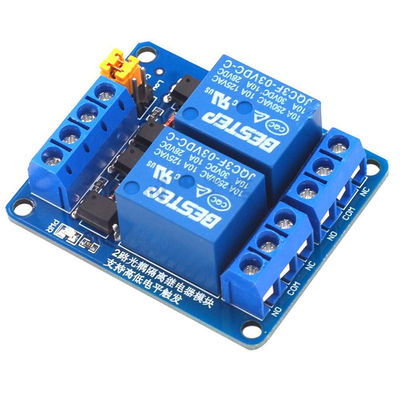

accoppiatore ottico doppio di Manica del modulo di relè di controllo di 3.3V 5V 12V 24V 2

• Il modulo adotta il relè genuino di qualità, il carico massimo dell'interfaccia normalmente aperta: CA 250V/10A, CC 30V/10A;
• Facendo uso di doppio isolamento dell'accoppiatore ottico, forte capacità di azionamento, prestazione stabile; innesco 5mA corrente;
• La tensione di funzionamento del modulo è 5V;
• Ogni canale del modulo può essere avviato dal saltatore alto o a basso livello;
• la progettazione Errore-tollerante, anche se la linea di controllo è rotta, il relè non si muoverà;
• Indicatore di potenza (verde), 2 indicatori di condizione m/c del relè (rossi)
• La progettazione di interfaccia facile da usare, tutte le interfacce può direttamente essere collegata tramite i terminali fili, molto convenienti

Interfaccia del modulo:

• DC+: Colleghi al polo positivo dell'alimentazione elettrica (tensione è relè 5V)
• CC: Colleghi al palo negativo dell'alimentazione elettrica
• IN1-IN2: Secondo la regolazione di ogni canale, il relè corrispondente può essere controllato da massimo o da a basso livello.

Uscita del relè:

• NO1-NO2: Interfaccia aperta normale del relè. Prima che il relè sia chiuso, è lasciato disgiunto. Dopo avere preso, è messo a COM.
• COM1-COM2: Interfaccia comune del relè
• NC1-NC2: Interfaccia normalmente chiusa del relè. Prima che il relè sia chiuso, è messo in cortocircuito con COM.

Alta e selezione a basso livello di innesco:

• S1-S2 è l'alta e selezione a basso livello di innesco per i relè 1 - 2;
• Quando COM è messa al minimo, il relè corrispondente è un innesco a basso livello. Quando COM è messa al livello, è un innesco ad alto livello.
