M430 è una tensione, una corrente e uno strumento di misura di potere. Può misurare e visualizzare soltanto la tensione, la corrente ed il potere del circuito nell'ambito della prova. Il valore visualizzato può essere regolatoe con una resistenza regolabile. La tensione e la corrente reali del ciclo non ha effetto.
Non usi l'alta tensione sopra 30V quando usando, altrimenti danneggierà di sovratensione il prodotto.
Il prodotto della gamma 10A viene con una resistenza di scambio e ci sarà un cortocircuito alla conclusione della prova della misura a corrente continua. Finchè il metro è collegato in serie con il carico secondo lo schema elettrico, può essere usato normalmente.
Tensione di funzionamento:
La tensione di lavoro dello strumento è CC 4~30V, 5~12V è raccomandata
La linea rossa sottile è il polo positivo dell'alimentazione elettrica di lavoro e la linea nera sottile è il palo negativo dell'alimentazione elettrica di lavoro, che appartiene al terreno di intesa con la linea nera spessa.
Nel usando, la tensione di limite collegata ai cavi rossi e neri sottili non può superare 30V e l'alimentazione elettrica 12V è raccomandata
Campo di misura:
La gamma di misura di tensione è 0~100V, il modo di esposizione sotto 10V è 0.00V, la tensione comincia a 0.2V e la gamma di errore è ±1V.
La gamma corrente di misura è 0~10A, gli inizio correnti a 0.03A e l'errore è ±0.1A
Regolarsi del display tensioni
È l'aggiustamento di precisione dell'esposizione, non l'adeguamento principale, l'adeguamento è la tensione dell'esposizione, ma la tensione reale non può essere regolato!

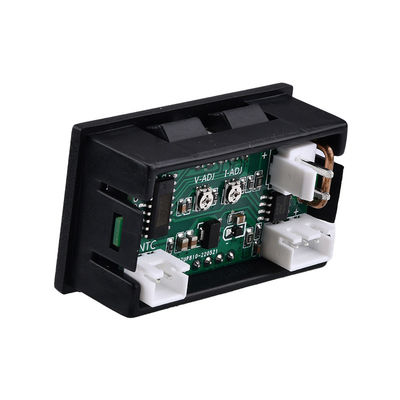

Trovi un cacciavite della piano-lama e torca la resistenza regolabile del giro di V-ADJ per regolare la tensione
Regolarsi corrente dell'esposizione
È l'aggiustamento di precisione dell'esposizione, non l'adeguamento principale, l'adeguamento è la corrente dell'esposizione, ma la corrente reale non può essere regolato!
Trovi un cacciavite della piano-lama e torca la resistenza regolabile del giro di A-ADJ per regolare la corrente

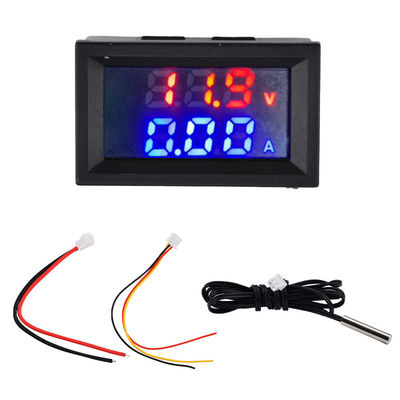

Cavo standard:
Cavo rosso, nero e giallo di XH-2.54-3P (lunghezza totale del cavo sottile: 155mm)
Linea rossa sottile: il polo positivo dell'alimentazione elettrica di lavoro, non può collegarsi ad un'alimentazione elettrica sopra 30V
Cavo nero sottile: il palo negativo dell'alimentazione elettrica di lavoro ed il cavo nero spesso sul cantiere, non devono essere collegati quando divide l'alimentazione elettrica
Linea gialla sottile: linea della prova di tensione, collegata al polo positivo dell'alimentazione elettrica del circuito della prova
Cavo rosso e nero di VH-3.96-2P (lunghezza totale a filo spesso: cavo corrente della prova di 165mm)
Cavo rosso spesso: il polo positivo della prova corrente, che è collegata al palo negativo del carico.
Cavo nero spesso: la negazione corrente della prova, si collega per alimentare la negazione, collegarsi in primo luogo e poi per staccare una volta staccata

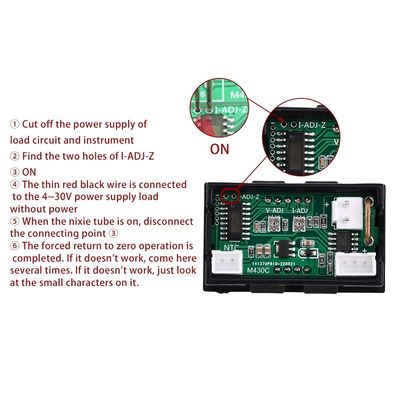

La corrente a vuoto non ritorna al metodo di lavorazione zero:
Per il zero-carico che azzera, dovete preparare le pinzette aguzze. Non stimoli il circuito del carico. Spenga il rosso fine e nero. Inserisca le pinzette nei due fori rotondi accanto al I-ADJ-Z, nel potere sul rosso fine e nero, nell'aspettare 5 secondi e rimuova le pinzette. , in modo da è costretto per azzerare, se non, ripeti l'operazione parecchie volte.
