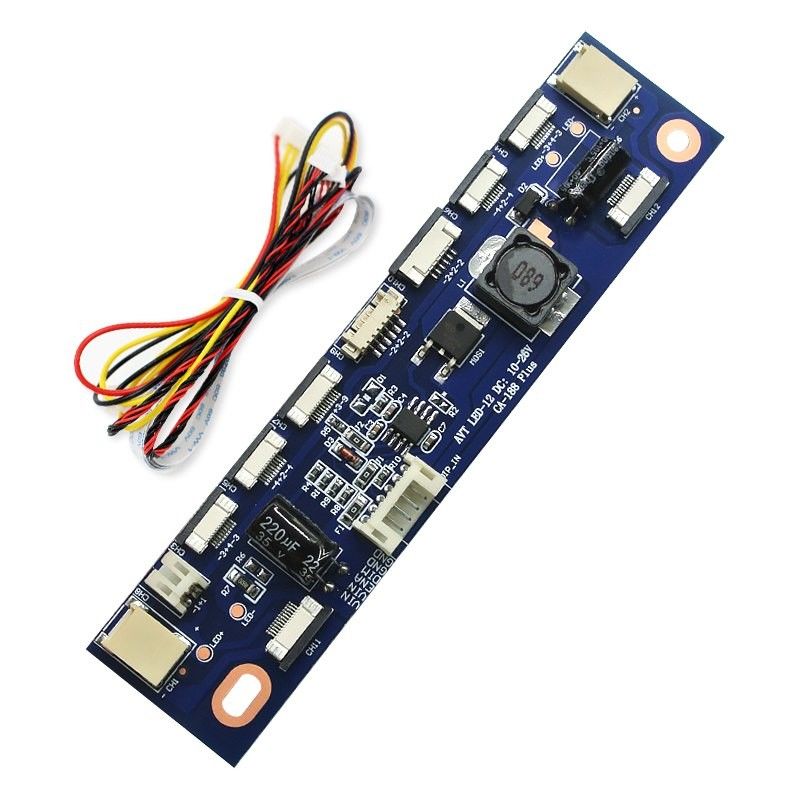

Driver Board della lampadina di CA-188 LED su controllo di luminosità di registrazione del segnale di commutazione

Modifica ad alta pressione del bordo del LED, istruzioni della sostituzione

1: Colleghi il segnale dell'alimentazione elettrica, della messa a terra e di commutazione richiesto dal bordo del ripetitore all'alimentazione elettrica universale del bordo VCC del ripetitore del LED sulla messa a terra della terra di controllo di luminosità di registrazione del segnale di commutazione (lo stesso metodo del collegamento come il bordo ad alta pressione LCD)

Il LED presenta molti vantaggi, quale il buon basso consumo energetico della sicurezza di bassa tensione di lunga vita di luminosità ecc…

Questo bordo del ripetitore del LED, ha fissato varie definizioni comunemente usate del LED, le definizioni comuni comuni del LED comunemente usato, è la prima scelta affinchè i padroni di manutenzione provi e le luci leggere del LED, adattano le luci del LED e modificare le luci del LED in grande quantità.

Nota: [Non comprende un gruppo di 3, strisce della lampada della soluzione del dollaro 9V]

[Definizione di sostegno]

Singola ed interfaccia softbar doppia 12pin: -5+2-5; [Le singole e doppie luci possono essere collegate]

Singola e doppia interfaccia softbar 10pin: -3+4-3; [Le singole e doppie luci possono essere collegate]

Singola ed interfaccia softbar doppia 10pin: -4+2-4; [Le singole e doppie luci possono essere collegate]

Singola interfaccia softbar 12pin: +3-9;

Un'interfaccia comunemente usata di 6 cavi: -2+2-2 (cavo di Samsung 6);

Interfaccia softbar 1,0 del perno comunemente usato di specificazione 6: -2+2-2;

Un'interfaccia comune di 2 perni: BH2.0

Piccola interfaccia comune del porto della lampada standard: Piccolo porto del BH 3,5 [possono essere collegate per scegliere e le doppie luci]

• volume dell'input: 10-26V
• volume dell'uscita: 18-60V
• ha sostenuto: pannello 15inch-27inch
• Per: Pannello del LED

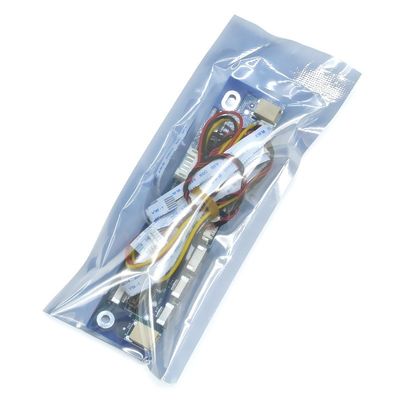

• Appoggio dei 12 generi di definizione con i cavi 5pcs

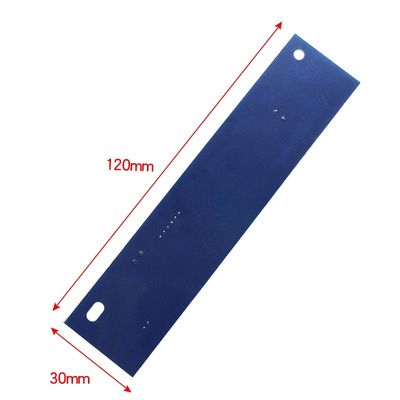

• Dimensione: 12x3cm
•
