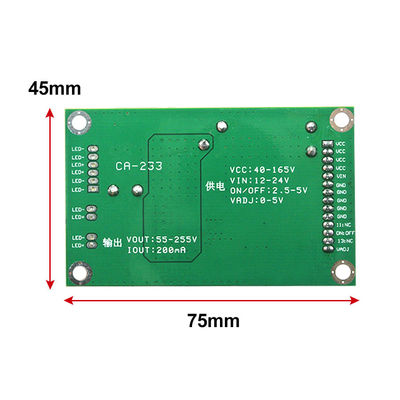

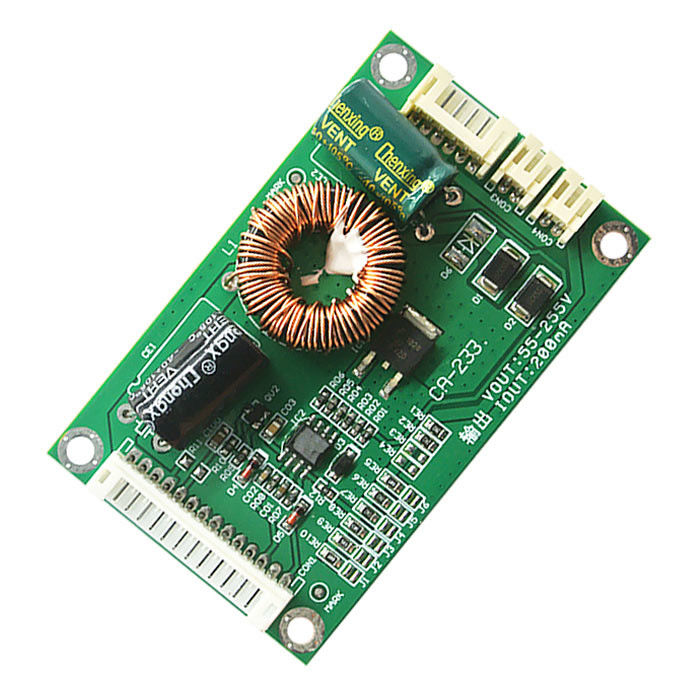

Il driver Board 55-255V della lampadina di CA-233 LED ha prodotto la corrente costante

CA-233 per il TCL. Konka. Skyworth. Changhong. Hisense. Haier ed altre marche di circuito di azionamento della lampadina del triplo-bordo della televisione
riparazione o assemblea della TV. La tensione in ingresso 40-165V, ha prodotto 55-255V.
Se non conoscete la tensione richiesta della barra della lampadina, installi prego dal corrente minimo (difetto 200MA) per provare,
la luminosità della lampadina non è lentamente abbastanza poi aumentare, non usa la corrente massima per accendere la lampadina, è facile da bruciare
bordo dell'azionamento o della luce.

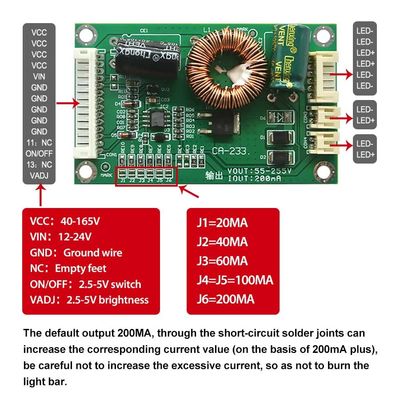

Istruzioni dell'aggiornamento continuo CA-233:

J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA

Istruzione di collegamento:
1. Nella rettifica integrale del bordo di potere fuori per la lampadina della tensione positiva del condensatore del filtrante al VCC, la gamma di tensione fra 45v-165v.
2. Poi la tensione 12-24V a VIN, non può essere collegata a più dell'alta tensione 45V.
3. colleghi la terra di potere a terra.
4. il NC è vuoto, non collegato.
5. Nel bordo di potere originale trovare il segnale di commutatore ha ricevuto INSERITA/DISINSERITA, il campo di riferimento di 2.5V-5V.
6. Il segnale d'attenuazione della macchina originale collegato ai piedi di VADJ, 5V è lo più scuro, 0V è il più luminoso.

L'uscita 200MA di difetto, attraverso i giunti della lega per saldatura di cortocircuito può aumentare il valore corrente corrispondente (in base al più 200mA), sta attenta a non aumentare l'eccessiva corrente, per non bruciare la barra luminosa.
Sulla tensione in ingresso: il piatto corrente costante ha bisogno dell'input bidirezionale di tensione, VCC poi 40-165V tensione, la tensione 12-24V di VIN poi, soltanto una tensione non amplificherà.

Punta: potere del bordo dell'azionamento di prestare attenzione ad isolamento, potere dopo che il potere non dovrebbe immediatamente mettere sul ferro e simili
materiale conduttivo. Dopo l'alimentazione elettrica, presti attenzione allo scarico di elettrolisi 400V (per evitare scossa elettrica o danno).
Forti statici del corpo dell'inverno, direttamente non toccano il bordo a semiconduttore sul circuito (potete lavare le mani e poi il tocco).
