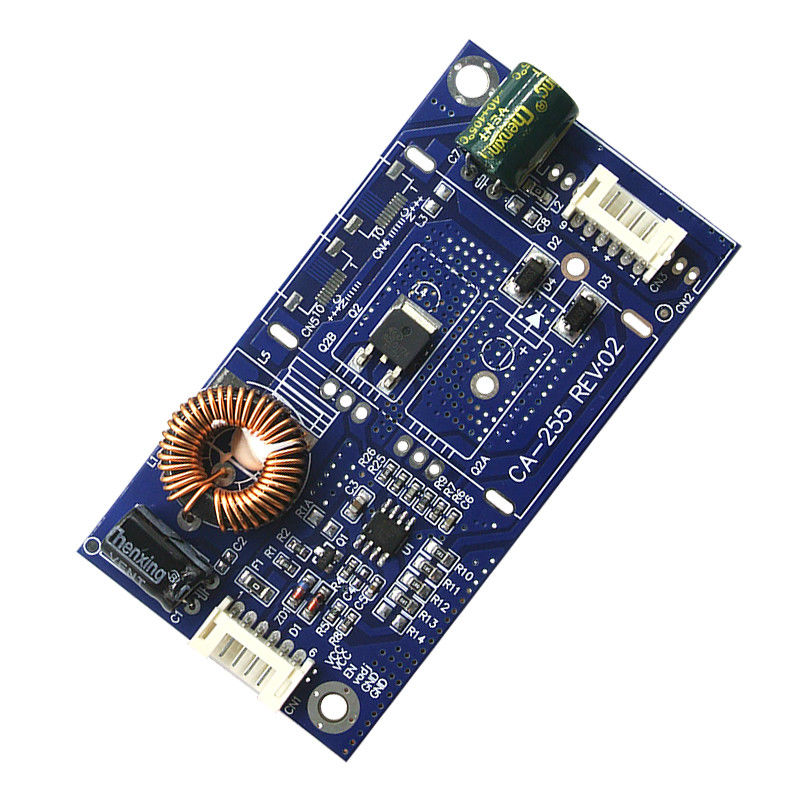

CA-255 LED Backlight Driver Board PWM Regolazione della larghezza dell'impulso 10.8-28v

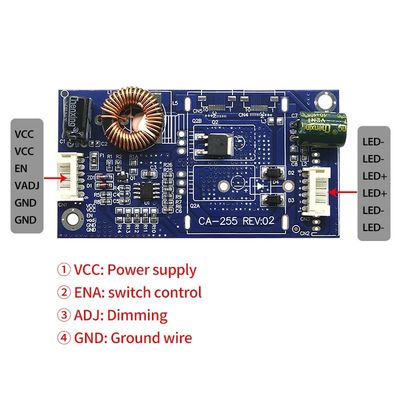

1. VCC: alimentazione elettrica e positivo di tensione, tensione del circuito (la tensione è solitamente 12V o 24V)

2. INSERITA/DISINSERITA, SOPRA, en, ON_BL ecc: piede del commutatore, segnale di pedale (la gamma di tensione è fra 2.5V-5V)

3. PWM, PDIM, VDAJ, BL-PWM ed altri: piedi regolabili di luminosità (che si attenuano abbia due modi, uno è nel modo digitale - PWM,
uno è attenuazione analogica - CC

4. Il PWM è chiamato adeguamento di larghezza di impulso, che genera un segnale rettangolare dell'onda quadra, la frequenza è generalmente 200HZ-2KHZ,
l'ampiezza di tensione è generalmente 3.3V, la stenografia di inglese di PDIM, i mezzi tenui " luminosità.»
L'attenuazione analogica è dalla tensione di CC, solitamente è trasferita direttamente al piede che forniscono la tensione di CC 0V-5V per controllare la luminosità.

Terra: terra (negazione)

LED +: positivo del diodo a emissione luminosa (striscia del LED)

LED: negazione del diodo a emissione luminosa (striscia del LED)

1. Modello No: CA-255
2. Volume introdotto: 10.8-28V
3. Volume dell'uscita:: 15-88v

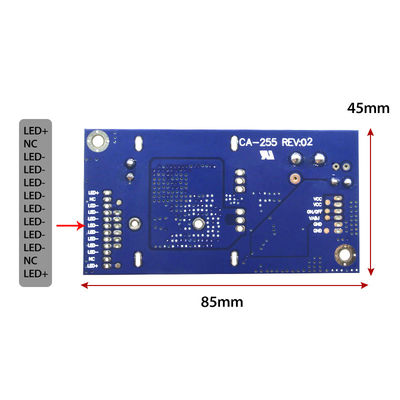

4. dimensione: 8.5x4.5CM
5. Peso: 24.4g
