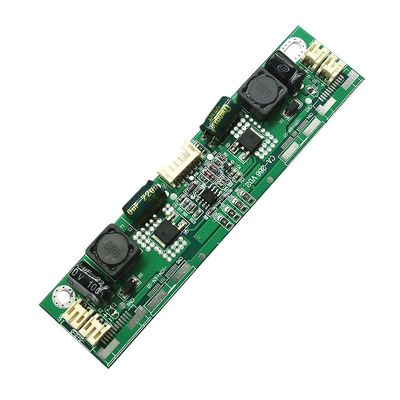

CA-266 LED Backlight Driver Board Per 32-65" Led TV Inverter Board regolazione automatica della tensione

Caratteristiche importanti:

1: con protezione.

2: Tensione in uscita sotto 88V automaticamente.

3: cambi la corrente è conveniente, la scheda madre ha sei 1206 resistenze, una resistenza di 80mA, fino a 6 che la resistenza completamente è collegata a 480mA.

5: nessun carico non brucerà il bordo (nel caso di nessun carico o cattiva tensione in uscita leggera cadrà alla tensione in ingresso, o in
il caso di tensione del carico più superiore a 88V sarà ridotto al valore di tensione in ingresso).

6: con l'interfaccia dell'uscita 4, la definizione generale di ++ -, nel 2pin di allora a destra e a sinistra di giusta luce dell'interfaccia,
direttamente al mezzo del perno 2,3 può essere, 1, il perno 4 vuoto.

Se donot conoscete dell'abilità della riparazione, consideri prego con attenzione di comprarlo

Attenzione speciale: nel provare, non colleghi i piedi di registrazione!

1. Input: CC 10-28V
2. Tensione in uscita: 18-88V
3. Corrente d'uscita: 10-1000mA (può essere messo)
4. Barra luminosa applicabile: Grande a -65 pollici a 32 pollici

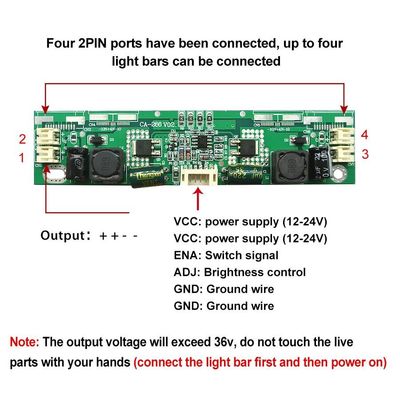

5. Definizione di interfaccia introdotta: 1: Alimentazione elettrica    2: Alimentazione elettrica    3: Controllo del commutatore di ENA
6. 4: Segnale di adeguamento di luminosità      5: Messa a terra          6: Messa a terra
7. Definizione di interfaccia dell'uscita: Positivo e negativo (++ -) ci sono quattro interfacce parallele
