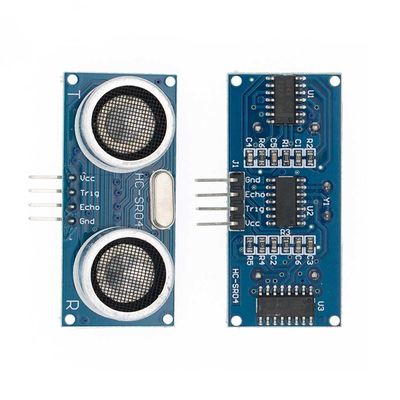

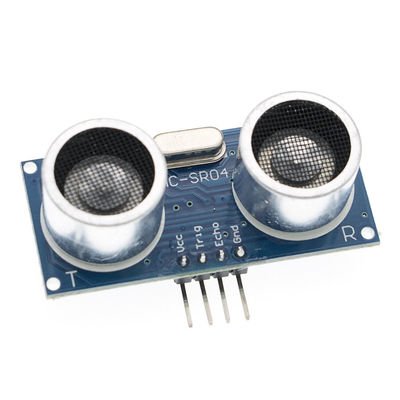

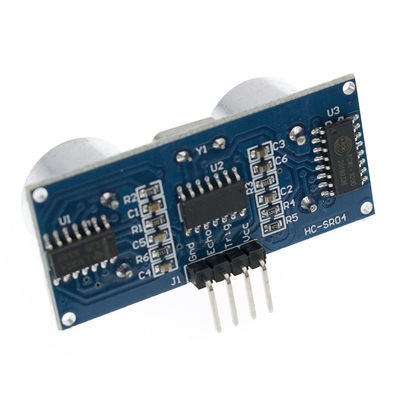

Sensore 2cm-450cm del convertitore di misura di distanza HC-SR04 per Arduino Detector Ranging

1, la prestazione di questo modulo è la misura stabile e precisa della distanza. E SRF05 straniero comparabile, modulo di gamma ultrasonico SRF02. La precisione del modulo, misura vicina degli angoli morti (2cm) e stabile eccellente di distanza è forte basata con successo su questo prodotto per commercializzare! Questo modulo è capacità completamente modesta del modulo antifurto GH-311

Due parametri tecnici principali:
1: Tensione: DC5V
2: Corrente tranquilla: <2ma>
3: uscita livellata: l'uscita del high-5V
4: livello: la conclusione di 0V
5: Angolo di induzione: non più di 15 gradi: gamma di rilevazione: 2cm-450cm

7: Alta precisione: fino a 0.3cm

Collegamenti del pannello, VCC, trigliceridi (lato) di controllo, l'eco (lato sbagliato), fuori (piedi vuoti), terra

Nota: il Viaggio-perno interno tira sulla resistenza 10K, giù il perno del porto di IO del microcontroller di VIAGGIO e poi ad un segnale di impulso 10us.

VERSO L'ESTERNO il perno per questo modulo come il perno dell'uscita del commutatore quando il modulo antifurto, moduli di gamma non usa questo piede!

Nota: Il modulo dovrebbe essere inserito fortunatamente, il circuito ri-ha stimolato ed evita l'alta disfunzione, se ri-hanno stimolato prima che risolvessero.

Questo modulo può essere programma di gamma fornito: C51, riferimento della prova di Yoshitatsu tre MCU del microcontroller PIC18F877.

3 gli impianti del modulo URF04:

(1) innesco di IO che varia almeno all'alto segnale 10us;
(2) il modulo invia automaticamente l'onda quadra otto 40kHz, per individuare automaticamente se un ritorno di segnale;
(3) un segnale ritornare ad un'alta uscita di IO, alta durata del momento ultrasonico dal lancio di ritornare.

Distanza della prova = (livello di tempo * velocità del suono (340M/S)) /2;

Questo prodotto è semplice da usare e un livello del porto di controllo sopra un 10US, potete aspettare l'ad alto rendimento al porto di ricezione. Un'uscita può aprire il temporizzatore può essere letta quando questo porto passa a BASSO temporizzatore che il valore per la gamma di tempo è calcolato distanza. così ciclo continuo della misura, vi muovete per misurare il valore che possiamo raggiungere ~ ~~

Il modulo funziona:

(1) innesco di IO che varia almeno all'alto segnale 10us;
(2) il modulo invia automaticamente l'onda quadra otto 40kHz, per individuare automaticamente se un ritorno di segnale;
(3) il segnale ritornare, un'alta uscita di IO, alta durata di

Tempo ultrasonico dal lancio di ritornare. Distanza della prova = (livello di tempo * velocità del suono (340M/S)) /2;
