INTRODUZIONE al RC522 CHIP
MF RC522 è un chip di schede di lettura-scrittura integrato ad alta frequenza utilizzato per le comunicazioni contactless a 13,56 MHz.Il chip di schede di lettura-scrittura senza contatto di piccole dimensioni è una buona scelta per la ricerca e lo sviluppo di strumenti intelligenti e di dispositivi portatili.. MF rc522 integra pienamente tutti i tipi di modalità e protocolli di comunicazione passivi senza contatto a 13,56MHz utilizzando concetti avanzati di modulazione e demodulazione.Supporto del segnale transponder compatibile 14443aLa parte digitale elabora ISO 14443a frame e rilevazione degli errori. Inoltre, supporta anche l'algoritmo di crittografia veloce da 1 per verificare i prodotti della serie Mifare.Mfrc522 supporta la comunicazione senza contatto della serie Mifare ad alta velocitàMF RC522 ha molte somiglianze con MF RC500 e MF rc530.ma ha anche molte caratteristiche e differenze.Usa la modalità SPI per comunicare con il computer ospitante, il che è utile per ridurre il cablaggio, ridurre il volume della scheda PCB e ridurre il costo.

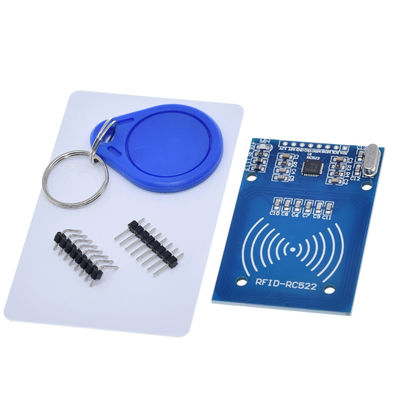

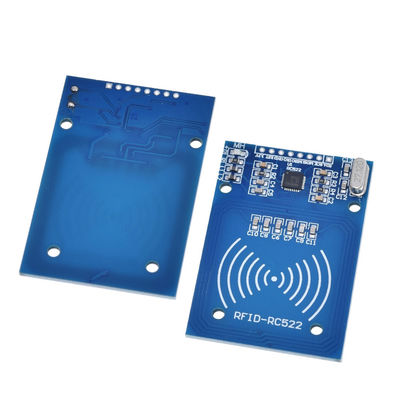

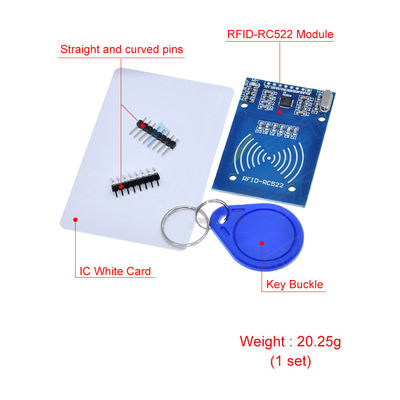

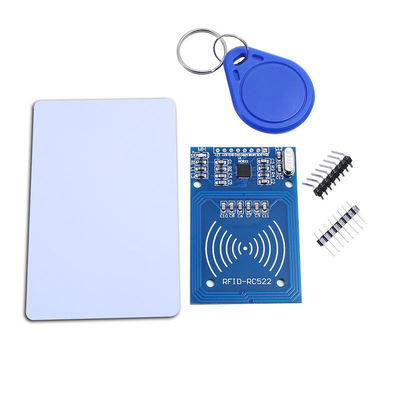

INTRODUZIONE al modulo RFID
Il modulo MF522-AN adotta il chip originale MFRC522 per progettare il circuito di lettura delle schede, che è conveniente da usare e a basso costo.sviluppo di lettori di schede, e gli utenti che hanno bisogno di progettare / produrre terminale di schede RF. Il modulo può essere caricato direttamente in vari stampi lettore.e può comunicare direttamente con qualsiasi CPUm motherboard dell'utente attraverso alcune semplici linee di interfaccia SPI, che può garantire il funzionamento stabile e affidabile del modulo e la lettura a lunga distanza delle carte;
Breve introduzione ai parametri elettrici
Corrente di lavoro: 13-26 ma / DC 3.3V
Corrente idraulica: 10-13 ma/DC 3,3 V
Corrente di riposo: < 80ua
Corrente di picco:< 30mA
Frequenza di lavoro: 13,56 MHz
Tipi di schede supportate: Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire Caratteristiche fisiche del prodotto:
dimensione: 40 mm x 60 mm
Temperatura di lavoro: - 20 °C ~ + 80 °C
Temperatura di conservazione ambiente: - 40 °C + 85 °C
Umidità relativa: 5% - 95%
Applicazione
MF RC522 è adatto a varie applicazioni di comunicazione senza contatto basate su ISO/IEC14443A e che richiedono basso costo, piccole dimensioni, elevate prestazioni e un'unica alimentazione
1Tre tavoli.
2Unità a bordo.
3- terminale dei trasporti pubblici;
4. dispositivi portatili;
5Telefono pubblico senza contatto Tensione di alimentazione della porta seriale (VCC): 5V RX: Porta seriale di ricezione TX: Porta seriale di invio GND: Terra di alimentazione VCC: 5V di alimentazione positiva
