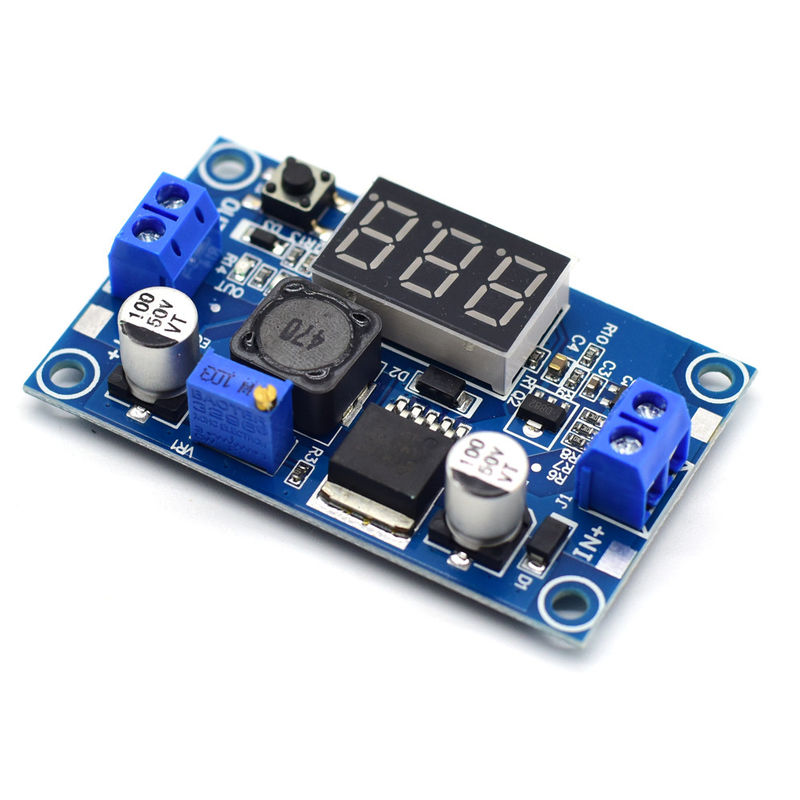

LM2596 modulo regolabile a discesa a corrente continua con display voltmetrico con calibrazione della precisione della tensione
Creare prodotti convenienti di prodotti simili, e creare LM2596 con modulo di visualizzazione digitale! ! !
Il modulo LM2596 sul mercato non è dotato di protezione contro i cortocircuiti di uscita.e la capacità di uscita corrente è inferiore a 1.8A. Questo modulo utilizza l'originale LM2596, chip grande, superficie opaca, protezione da cortocircuito di uscita, alta corrente 3A.
Punti salienti del modulo:
1Un prezzo conveniente, un design intelligente e facile da usare, e economicamente conveniente!
2- Voltmetro di bordo, il voltmetro può essere auto-calibrato, non ci saranno problemi con il voltmetro!
Performance e caratteristiche del modulo:
●Con il display del voltmetro e il voltmetro può essere autocalibrato.(Per garantire l'accuratezza del voltmetro, si prega di assicurarsi che la tensione di ingresso sia superiore a 4,5 V)

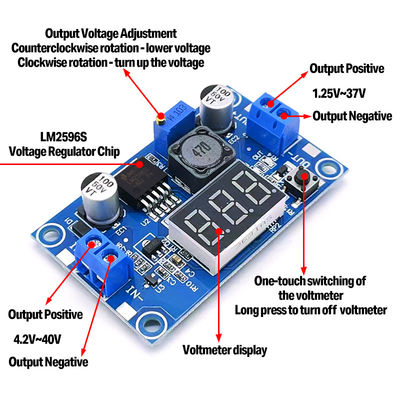

● Toccare il pulsante per passare da una tensione di misurazione di ingresso a una di uscita, e c'è una luce indicante per indicare quale tensione viene misurata e l'impostazione viene salvata,anche se la corrente viene spenta e riaccesa.
●Il voltmetro può essere spento e può essere facilmente realizzato toccando il pulsante di sinistra quando non è necessario.
●Con i blocchi terminali, è conveniente utilizzarlo senza saldatore e i punti di connessione dei fili di saldatura sono riservati.
●La tensione di ingresso è di 4,0~40 V. (La tensione di ingresso deve essere superiore di oltre 1,5 V alla tensione di uscita)
●Tensione di uscita regolabile: 1,25V~37V regolabile continuamente (la tensione di ingresso deve essere 1,5V superiore alla tensione di uscita)
●La corrente di uscita è di 3 A e si raccomanda di utilizzarla entro i limiti di 2,0 A. La corrente elevata deve rafforzare la dissipazione del calore.
● La potenza di uscita è di 20W, si prega di rafforzare la dissipazione del calore se supera i 15W.
●Alta efficienza di conversione, in media dell'88% (l'efficienza è legata alla differenza di tensione di ingresso, di uscita, di corrente e di pressione)
●Con la protezione contro il collegamento inverso, il collegamento inverso non brucerà
●Con protezione da surriscaldamento e funzione di protezione da cortocircuito
● Dimensione 6*3,5*12cm (lunghezza*larghezza*altezza)
●Peso: 22 g
Applicazioni:
Questo modulo può essere utilizzato in campi in fase di riduzione in cui la tensione di ingresso è superiore alla tensione di uscita, come batterie, trasformatori di potenza, alimentatori regolabili fai da te,Fornitori di alimentazione per auto a penna da 24 V, apparecchiature industriali, 12V a 3,3V, 12V a 5V, 24V a 5V, 24V a 12V, 36V a 24V, ecc.
Metodo di autocalibrazione del voltmetro di bordo:
1. Quando il voltmetro di bordo mostra la tensione di uscita, premere e tenere premuto il pulsante a destra per 2 secondi e poi rilasciarlo.Il voltmetro e l'indicatore di tensione di uscita "OUT" lampeggeranno contemporaneamente, e verrà inserita la modalità di regolazione della tensione di uscita; per lo stesso motivo, visualizzato sul voltmetro Quando si inserisce la tensione, premere e tenere premuto il pulsante a destra per 2 secondi e quindi rilasciare,il voltmetro e l'indicatore di tensione di ingresso "IN" lampeggeranno simultaneamente, e in questo momento verrà inserita la modalità di regolazione della tensione di ingresso;
2. toccare il pulsante destro per aumentare la tensione di un'unità, e toccare il pulsante sinistro per diminuire la tensione di un'unità; poiché
il valore di tensione di un'unità è inferiore a 0,1V, è necessario premere 1-5 volte per vedere il voltmetro cambiato da 0,1V, il valore specifico
il numero di pulsazioni consecutive dipende dal valore della tensione attualmente visualizzata; maggiore è la tensione attualmente visualizzata, minore è il numero di pulsazioni;
3. Dopo aver completato l'adeguamento della tensione, premere e tenere premuto il pulsante destro per 2 secondi e poi rilasciarlo.e tutte le impostazioni dei parametri verranno salvate automaticamente dopo l' spegnimento.
Nota: con questo metodo di regolazione, è necessario calibrare solo una volta il valore di tensione che può essere ottenuto su tutta l'intera gamma di tensione.
