Marchio: CREATALL
Modello: CA-888
Dimensione: 19,5*13,5 mm
Utilizzazioni: per risolvere i problemi di manutenzione dell'alimentazione del monitor LCD da 15 a 21 pollici, il pannello di alimentazione LCD danneggia una grande proporzione.il danno della resistenza di campionamento è il più comune, a causa della varietà dei modelli di componenti, spesso perché non ci sono le stesse parti di ricambio e non possono essere riparate.Dovrebbe essere la maggior parte dei clienti ha bisogno di sviluppare un amico del modulo di alimentazione LCD di uso generale.
Il modulo ha: cablaggio semplice, facile da installare, risparmio di tempo, miglioramento del tasso di successo della manutenzione e così via.I problemi di manutenzione degli amici potrebbero interessare lo sviluppo di un modulo di alimentazione universale..
In secondo luogo, la definizione degli spilli

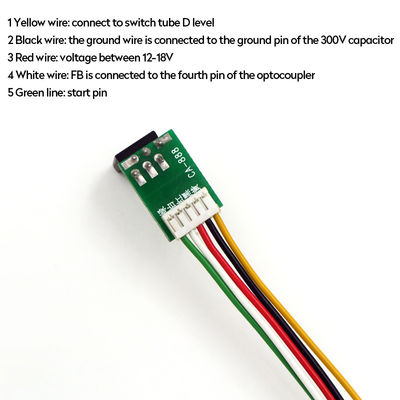

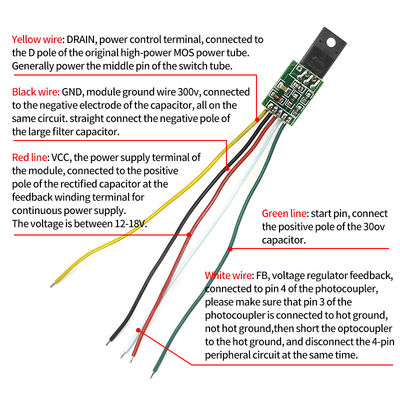

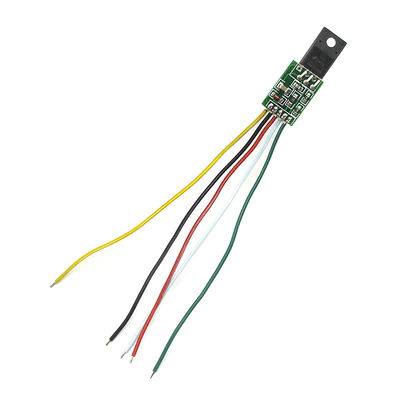

Linea gialla di 1 piede: DRAIN, lato di controllo della potenza, quindi il polo D dell'alimentazione MOS di alta potenza originale.Generalmente il centro dei piedi del tubo di interruttore di alimentazione
2 piedi linea nera o linea di polvere: GND, modulo terra 300v, poi il condensatore negativo, la stessa linea può essere.Direttamente collegato ad un grande filtro condensatore negativo
3 piedi di linea rossa: VCC, il lato di alimentazione del modulo, poi il condensatore dirittore terminale di avvolgimento di feedback dopo l'alimentazione positiva, continua, la tensione tra 12-18V.
4 piedi linea bianca: FB, feedback di tensione, poi optocoupler 4 piedi, per favore controllare l'optocoupler 3 piedi di calore, non calore, poi mettere l'optocoupler corto al terreno caldo,mentre il circuito periferico a 4 pin è disconnesso.
5 piedi linea verde: inizia pin di avvio, poi + 300 v condensatore positivo
I clienti devono essere ottimisti sul metodo di connessione specifico dopo la modifica, non accedere ciecamente a caso.
Terzo: utilizzo
1. Rimuovere il chip di alimentazione originale sulla scheda (di solito 8 piedi), e l'interruttore (mos tubo)
2. Controllare il condensatore 300v, così come la capacità del lato di carico del pacchetto non c'è tamburo, un problema sul primo
sostituzione
3Controlla il lato del carico, non c'è corto circuito, cartellone pubblicitario, cartellone ad alta tensione.
4. Collegare il modulo alla linea corrispondente, e controllare attentamente che non c'è nulla di sbagliato, se sbagliato può causare il modulo scoppio
5. installato nella posizione originale del radiatore, prestare attenzione all'isolamento, non corto circuito
6. Potenza, tensione di misura non è l'uscita, non c'è uscita, quindi controllare la causa
