Scheda amplificatore Bluetooth TPA3116 2.1 canali 50W+50W+100W Modulo amplificatore audio con controllo APP

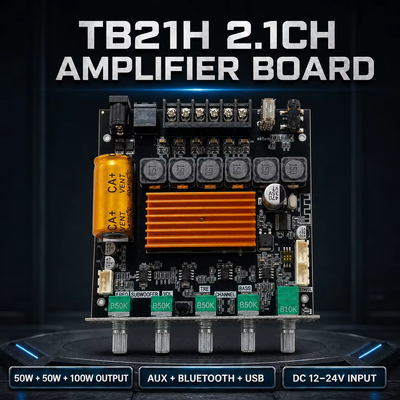

Il CA-TB21H è un modulo amplificatore di Classe D a 2.1 canali basato sul chip TPA3116, che eroga 50W + 50W per i canali sinistro e destro più 100W per il canale subwoofer da un alimentatore DC 12-24V. Le sorgenti audio sono coperte da Bluetooth 5.1, ingresso di linea AUX, riproduzione da scheda USB / TF e dal telecomando IR incluso, mentre l'APP BT fornisce controllo EQ ed effetti luminosi da un telefono. Un dissipatore d'oro, cinque manopole di controllo frontali e porte di espansione per una scheda preamplificatore microfonica rendono questa scheda pronta per sistemi di altoparlanti OEM, kit audio per la casa e linee di assemblaggio di apparecchiature audio.

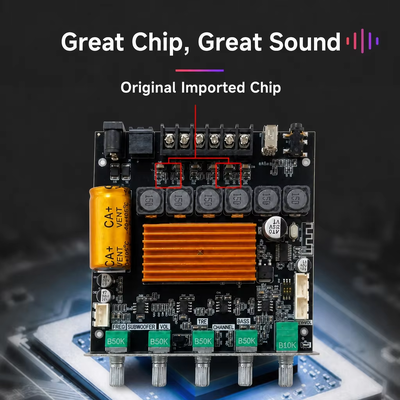

• Uscita a 2.1 canali: sinistro e destro 50W ciascuno più 100W subwoofer, chip TPA3116, risposta in frequenza 20Hz-20KHz.
• Quattro metodi di ingresso: Bluetooth 5.1 (BT-APP, area aperta 10m), AUX, scheda USB / TF e telecomando IR con batteria a bottone.
• Cinque manopole frontali: volume master / accensione, alti, bassi, frequenza subwoofer (20-200Hz) e volume subwoofer, più volume indipendente dei canali L/R.
• Controllo APP: BT-APP supporta regolazione EQ, media locali, unità USB, scheda SD, effetti luminosi e funzioni di localizzazione del dispositivo.
• Pronto per espansione: porte di ingresso e uscita riverbero preamplificatore microfonico, uscita di linea subwoofer per una scheda amplificatore di potenza pura esterna.
• Mono collegabile: impostare lo switch DIP 1 su ON (PBTL) per collegare i due canali in mono per un altoparlante ad alta potenza.
• Protezione a cinque vie: inversione di polarità, sottotensione, surriscaldamento, sovracorrente e cortocircuito.

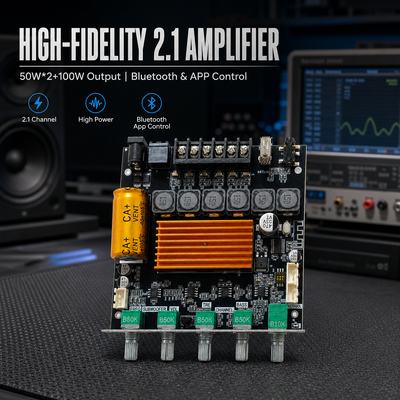

I terminali degli altoparlanti subwoofer e dei canali sinistro/destro, l'antenna Bluetooth flessibile, la porta USB, l'ingresso audio AUX e l'ingresso di alimentazione DC 12-24V (spina DC 5.5x2.1mm) sono disposti su un bordo, in modo che la scheda possa essere assemblata in un alloggiamento senza cablaggi aggiuntivi. Un LED di stato di alimentazione e le cinque manopole si trovano sul pannello frontale.

La potenza di uscita aumenta con la tensione di alimentazione e diminuisce con l'impedenza dell'altoparlante. Le cifre di riferimento sottostanti sono misurate con carichi da 4 Ohm e 8 Ohm a 19V e 24V, il che ti aiuta a scegliere l'adattatore giusto per il tuo set di altoparlanti.

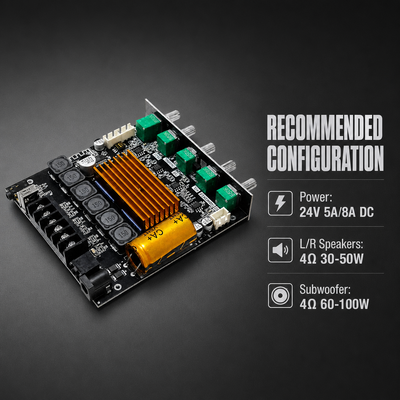

Per un sistema 2.1 bilanciato, consigliamo un adattatore DC da 24V 5A o 8A, altoparlanti sinistro e destro da 4 Ohm 30-50W e un subwoofer da 4 Ohm 60-100W. Un adattatore di corrente più elevato mantiene stabile il canale subwoofer da 100W a volume elevato, e la potenza dell'adattatore dovrebbe essere sempre superiore alla potenza di lavoro effettiva della scheda.

Prima di montare la manopola, ruotare il potenziometro nella direzione del puntatore verso sinistra fino a raggiungere il minimo e non poter ruotare ulteriormente. La linea orizzontale sulla manopola dovrebbe quindi essere rivolta nella direzione mostrata nel diagramma, in modo che la scala del volume corrisponda alla posizione effettiva.

Per il collegamento in mono, spegnere prima e impostare lo switch DIP 1 su ON (funzione PBTL). Collegare un solo altoparlante per lato; quando si collegano due altoparlanti, ciascuno deve essere da 4 Ohm o superiore e l'impedenza parallela non deve scendere sotto i 2 Ohm. La porta di espansione 1 è l'ingresso riverbero preamplificatore microfonico e la porta di espansione 2 è l'uscita riverbero, e l'uscita di linea subwoofer può alimentare una scheda amplificatore di potenza pura esterna.

Installare l'APP BT, disattivare il Bluetooth del telefono, accendere il modulo e connettere il dispositivo denominato BT-APP (la voce BT-APP-BLE non è utilizzata dall'APP). L'APP fornisce regolazione EQ, riproduzione di media locali, navigazione su unità USB e scheda SD, effetti luminosi e localizzazione del dispositivo. Le curve EQ si applicano mentre l'APP è connessa; bassi e alti sono regolabili.

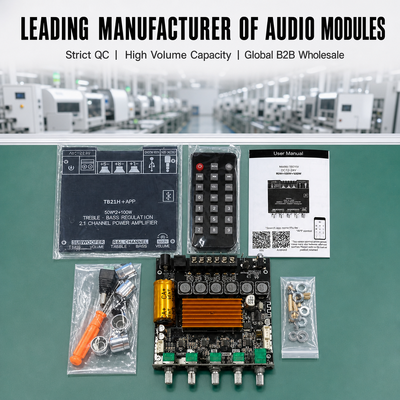

La confezione include un telecomando IR con batteria a bottone e foglio isolante: accensione, modalità, muto, play/pausa, precedente/successivo, EQ, volume su e giù, ripetizione singola/tutte, switch scheda USB/TF e selezione traccia 0-9. Il raggio d'azione è di circa 7m in linea di vista e si riduce a un angolo di 15 gradi.

Adatto a produttori di apparecchiature audio, impianti di assemblaggio di sistemi di altoparlanti, distributori di elettronica audio, sviluppatori di prodotti OEM e ODM, marchi di altoparlanti private label, progetti di imballaggio personalizzato e team di acquisto all'ingrosso regolari. I casi d'uso tipici includono sistemi audio domestici 2.1, set da scaffale e subwoofer, musica di sottofondo per negozi, kit amplificatori fai-da-te e casse acustiche per karaoke.

Supporto completo OEM e ODM copre logo personalizzato, colore PCB, imballaggio, ottimizzazione delle funzioni e campionamento in 7 giorni, in modo che la stessa scheda possa essere consegnata con il tuo marchio e configurazione per diversi mercati.

Ogni scheda è imballata in una scatola singola di 11 x 11 x 5 cm con un peso lordo di 0.3 kg, protetta da schiuma antiurto e spedita in cartoni di grado export. Un manuale utente stampato è incluso nella scatola; sono disponibili branding OEM, imballaggio personalizzato e carico di container misti.

Fornitura diretta dalla fabbrica di moduli amplificatori audio con esperienza di esportazione transfrontaliera, fornitore verificato con personalizzazione OEM/ODM, uscita stabile e tempi di consegna brevi per ordini ripetuti. Inviaci il tuo mercato di riferimento, la configurazione degli altoparlanti e la quantità dell'ordine per ricevere un preventivo e organizzare un campione.

Contattaci ora per il prezzo all'ingrosso, la personalizzazione OEM e i campioni.
