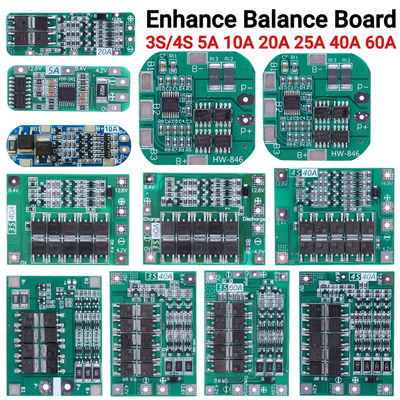

11.1V12.6V14.8V16.8V BMS di potenziamento dell'equilibrio per motore di trivellazione Pannello di protezione del caricabatterie al litio 3S 4S 40A 60A

Descrizione del prodotto:

Pannello di protezione della batteria al litio da 3 corde da 12,6 V 40 A

• Voltaggio di carica: DC 12,6V~13,6V
• Corrente di scarica continua: 40A massimo (se l'ambiente di dissipazione del calore non è buono, si prega di ridurre la corrente di carico)
• Corrente di ricarica continua: fino a 20A

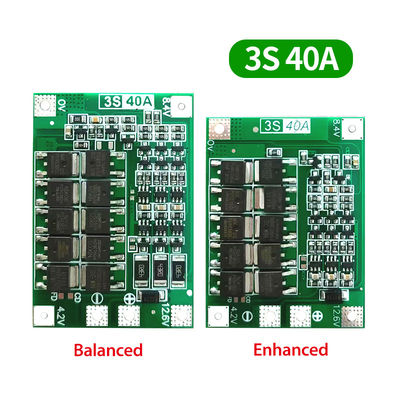

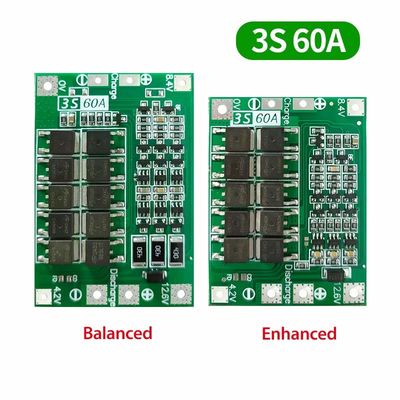

• Dimensioni della versione di bilanciamento: 41x61x4mm
• Dimensione della versione migliorata: 41x55x4mm
• Opzione applicabile: applicabile alla tensione nominale di 3,7 V, batteria al litio 4.2 V completamente carica (compresa la batteria al litio polimerico 18650, 26650, può essere perforata sotto i 170 W)

Nota:

• Per avviare con successo la trivellazione sono necessarie 3 batterie di potenza 10C-20C o 6 batterie di potenza 5C-10C (modelli di batterie di potenza raccomandati: sony vtc4, vtc4A, vtc5A, vtc6)utilizzare filo di rame di 3 mm quadrati o più (non possono essere utilizzati fogli di nichel)
• Collegare rigorosamente 0V, 4.2V, 8.4V, 12.6V secondo lo schema. Non toccare alcun componente della scheda durante la saldatura del filo. Non fare cortocircuito intenzionalmente.
• Quando si salda la batteria per la prima volta o quando si sta caricando, purché la batteria supera i 4,2 V, la resistenza "430" si riscalda e si scarica (scarica a circa 4,2 V).19V per interrompere il riscaldamento)Se la resistenza "430" è molto calda, controlla se la linea è sbagliata.

Preparazione dell'hardware:

Preparare modulo di protezione della batteria al litio 3S 12.6V 40A, batteria, alimentatore, resistore di carico ad alta potenza

La figura seguente mostra il diagramma di scarica del modulo. La batteria è di 3 corde. La batteria collegata deve soddisfare la corrente di scarica di 40A.Può essere realizzato parallelizzando la batteria o acquistando una batteria con una grande corrente di scaricaAd esempio, se la batteria è di 2000 mAH e il multiplo di scarica è 10C, allora sono necessarie solo 3 corde di 2 e la corrente di scarica è di 40A.

La figura seguente mostra il diagramma di ricarica della batteria. La tensione di ricarica è DC12.6V ~ 13.6V. La corrente di ricarica dipende dalla batteria collegata e il massimo non è superiore a 20A.Il modulo ha un percorso di ricarica equilibrato, e la funzione di equalizzazione funziona solo quando le prestazioni della batteria non sono molto diverse.

4 corde 14.8V 16.8V 40A batteria al litio pannello di protezione

• Voltaggio di carica: DC 16,8V~17V
• Corrente di scarica continua: 40A massimo (se l'ambiente di dissipazione del calore non è buono, si prega di ridurre la corrente di carico)
• Corrente di ricarica continua: fino a 20A

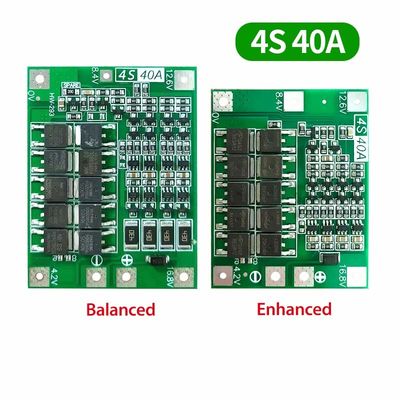

• Dimensione della versione Balance: 45x60x4mm
• Dimensione della versione migliorata: 44x55x4mm
• Opzione applicabile: applicabile alla tensione nominale di 3,7 V, batteria al litio 4.2 V completamente carica (compresa la batteria al litio polimerico 18650, 26650, può essere perforata sotto i 170 W)

Nota:

• Per avviare con successo l'esercitazione sono necessarie tre batterie di potenza 15C-20C o sei batterie di potenza 10C-15C (l'ordinario 18650 non può avviare l'esercitazione!!).
• Se si utilizza il sistema di controllo di carica del veicolo, il sistema di controllo di carica del veicolo deve essere regolato in modo rigoroso in base al sistema di carica del veicolo 0V, 4.2V, 8.4V, 12.6V, 16.8V.
• Quando si utilizza il carico del motore della spazzola, provare a collegare un condensatore non polare (resistente a tensione superiore a 25V,capacità 10uF-100uF) ai terminali positivi e negativi del motore per prevenire il picco inverso dal motore- Rompete il tubo MOS.
• 4 gruppi di batterie in serie, assicurarsi che la tensione di ciascun gruppo di batterie, se non la stessa, si prega di riempire ciascuna batteria separatamente e quindi utilizzare in serie.il calo di tensione batteria più veloce che il gruppo è batteria povera.

La figura seguente mostra il diagramma di scarica del modulo. La batteria è a 4 corde. La batteria collegata deve soddisfare la corrente di scarica di 40A.Può essere realizzato parallelizzando la batteria o acquistando una batteria con una grande corrente di scarica. Per esempio la batteria 2000mAH, la scarica multiplo 10C, quindi solo bisogno di 4 serie 2 e la corrente massima può raggiungere la scarica corrente 40A, scarica stabile richiede 4 stringhe 4 e può essere,e bisogno di prestare attenzione alla dissipazione del calore, la potenza della batteria di scarica diminuirà rapidamente.

L'immagine seguente mostra il diagramma di ricarica della batteria, 4 serie di batterie, la carica effettiva completa, tensione 16,8V, tensione di ricarica DC17V-18V, corrente di ricarica dipende dalla batteria collegata,la potenza massima non supera i 20 A.
