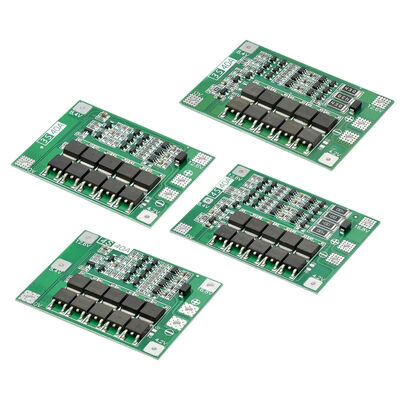

Bordo di protezione della batteria di BMS

11.1V 12.6V/14.8V 16.8V Balance di potenziamento 18650 BMS per motore di trivellazione Tavola di protezione del caricabatteria al litio 3S 4S 40A 60A

Name: 11.1V 12.6V/14.8V 16.8V Balance di potenziamento 18650 BMS per motore di trivellazione Tavola di protezione del caricabatteria al litio 3S 4S 40A 60A
Brand: Shenzhen Creatall Electronics Co., Ltd.
SKU: 18650
Price: 1.02 USD
Availability: InStock

Marchio:	creatall
Numero di modello:	18650
MOQ:	100
Price:	$1.02-1.49

Informazioni dettagliate

Descrizione del prodotto

Ratings & Reviews

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Materiale di base:

PCB e PCBA

Spessore del rame:

PCB e PCBA

Spessore del pannello:

PCB e PCBA

Evidenziare:

3S 4S Li-ion BMS board

fornitore all'ingrosso di schede bms

Produttore della scheda di protezione della batteria BMS

Descrizione del prodotto

Descrizione Prodotti

Scheda di protezione per batteria al litio 3 string 12.6V 40A Tensione di carica: DC 12.6V~13.6V Corrente di scarica continua: massimo 40A (se l'ambiente di dissipazione del calore non è buono, ridurre la corrente di carico) Corrente di carica continua: fino a 20A Dimensioni versione bilanciata: 41x61x4mm Dimensioni versione potenziata: 41x55x4mm Scelta applicabile: applicabile alla tensione nominale di 3.7V, batteria al litio completamente carica 4.2V (incluse batterie al litio 18650, 26650, polimeri), può essere forata sotto 170W Nota 1: Per avviare con successo il trapano sono necessarie 3 batterie di alimentazione 10C-20C, o 6 batterie di alimentazione 5C-10C (modelli di batterie di alimentazione consigliati: sony vtc4, vtc4A, vtc5A, vtc6) cavo OV e 12.6V, utilizzare filo di rame di 3 millimetri quadrati o più (non si possono usare lamiere di nichel) Nota 2: Collegare rigorosamente 0V, 4.2V, 8.4V, 12.6V secondo lo schema. Non toccare alcun componente sulla scheda durante la saldatura del filo. Non creare cortocircuiti intenzionali. Nota 3: Quando si salda la batteria per la prima volta o quando la carica è in corso, finché la singola batteria supera i 4.2V, il resistore "430" si scalderà e scaricherà (scaricherà fino a circa 4.19V per interrompere il riscaldamento). Se il resistore "430" si scalda eccessivamente, verificare se la linea è collegata in modo errato. Preparazione hardware Preparare modulo di protezione per batteria al litio 3S 12.6V 40A, batteria, alimentatore, resistore di carico ad alta potenza

La figura seguente mostra lo schema di scarica del modulo. La batteria è a 3 stringhe. La batteria collegata deve soddisfare la corrente di scarica di 40A. Può essere realizzata parallelizzando la batteria o acquistando una batteria con una corrente di scarica elevata. Ad esempio, se la batteria è da 2000mAH e il multiplo di scarica è 10C, allora sono necessarie solo 3 stringhe di 2 e la corrente di scarica è 40A.

La figura seguente mostra lo schema di carica della batteria. La tensione di carica è DC12.6V~13.6V. La corrente di carica dipende dalla batteria collegata e il massimo non supera i 20A. Il modulo ha un percorso di carica bilanciata e la funzione di equalizzazione funziona solo quando le prestazioni della batteria non sono molto diverse.

Scheda di protezione per batteria al litio 4 string 14.8V 16.8V 40A Tensione di carica: DC 16.8V~17V Corrente di scarica continua: massimo 40A (se l'ambiente di dissipazione del calore non è buono, ridurre la corrente di carico) Corrente di carica continua: fino a 20A Dimensioni versione bilanciata: 45x60x4mm Dimensioni versione potenziata: 44x55x4mm Scelta applicabile: applicabile alla tensione nominale di 3.7V, batteria al litio completamente carica 4.2V (incluse batterie al litio 18650, 26650, polimeri), può essere forata sotto 170W Nota 1: L'avvio riuscito del trapano richiede tre batterie di alimentazione 15C-20C, o sei batterie di alimentazione 10C-15C (le normali 18650 non possono avviare il trapano!!). Nota 2: cablare rigorosamente secondo lo schema 0V, 4.2V, 8.4V, 12.6V, 16.8V, non creare cortocircuiti intenzionali. Nota 3: Quando si utilizza il carico del motore a spazzole, provare a collegare un condensatore non polare (tensione di tenuta superiore a 25V, capacità 10uF-100uF) ai terminali positivo e negativo del motore per evitare picchi inversi dal motore. Rompere il tubo MOS. Nota 4: 4 gruppi di batterie in serie, assicurarsi che la tensione di ciascun gruppo di batterie sia uguale, in caso contrario, caricare ciascuna batteria separatamente e poi utilizzarla in serie. Il test di scarica, il gruppo di batterie con caduta di tensione più rapida è una batteria scadente. La figura seguente mostra lo schema di scarica del modulo. La batteria è a 4 stringhe. La batteria collegata deve soddisfare la corrente di scarica di 40A. Può essere realizzata parallelizzando la batteria o acquistando una batteria con una corrente di scarica elevata. Ad esempio, la batteria da 2000mAH, il multiplo di scarica 10C, allora sono necessarie solo 4 serie di 2 e la corrente massima può raggiungere la corrente di scarica 40A, la scarica stabile richiede 4 serie di 4 e può essere, e è necessario prestare attenzione alla dissipazione del calore, la potenza della batteria di scarica diminuirà rapidamente.

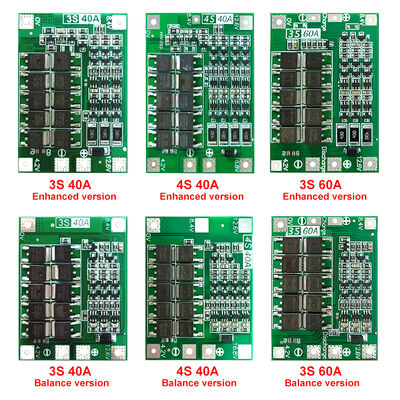

Versione Bilanciata:

Versione Potenziata:

La figura seguente mostra lo schema di carica della batteria, 4 serie di batterie, la carica completa effettiva, tensione 16.8V, tensione di carica DC17V-18V, corrente di carica dipende dalla batteria collegata, il massimo non supera i 20A

Versione Bilanciata:

Versione Potenziata:

Profilo Aziendale

Certificati e Processi di Produzione

Imballaggio e Consegna

1. Imballaggio normale.

2. Cartone da esportazione.

3. Imballaggio personalizzato.

4. Tutti gli ordini verranno spediti entro 3-25 giorni dalla conferma del pagamento da parte dei clienti.

Pagamento e Spedizione

PAGAMENTO Termini di pagamento standard: acconto del 30% in anticipo, saldo del 70% prima della spedizione. Ordine di garanzia commerciale online, tutto dipende da te. Possono essere forniti ulteriori termini di pagamento! (T/T, PAYPAL WESTERN UNION) SPEDIZIONE Servizio post-vendita: ispezione e test rigorosi al 100% prima della spedizione. Sostituzione entro una settimana una volta trovate merci difettose originali all'arrivo. Goditi un anno di garanzia.

Recensioni dei Clienti

Questa è una parte del buon feedback dei nostri clienti, tutti sono a 5 stelle. Dimostra che siamo un fornitore eccellente e dimostra anche che possediamo
prodotti di alta qualità e servizi professionali.

FAQ

D: Qual è la quantità minima d'ordine per i vostri prodotti? A: Se hai bisogno di un piccolo ordine, ti preghiamo di contattarci D: Quanto tempo è il tuo tempo di consegna? A: Il prodotto verrà inviato entro 3 giorni dalla conferma del pagamento e il tempo di consegna è di 3-6 giorni D: Testate o ispezionate tutti gli articoli prima della consegna? A: Sì, abbiamo testato e controllato tutti gli articoli prima della spedizione. D. Qual è la tua garanzia? A: 60 giorni dopo la ricezione della merce. I nostri prodotti sono testati al 100% prima di essere spediti. Se la merce è difettosa, ti preghiamo di avvisarci entro 3 giorni dalla consegna. Qualsiasi articolo deve essere restituito così com'è per essere idoneo a un rimborso o a un pagamento. L'acquirente è responsabile di tutto il trasporto sostenuto. D: Come pago l'ordine? A: Accettiamo bonifico bancario, Western Union, Pay Pal, , escrow (se preferisci altri metodi, ti preghiamo di contattarci)
